Axle Paths y Conclusiones...

En esta entrada quiero hacer un comentario sobre los sistemas tipo HP+Idler que he analizado en los últimos meses y en mi opinión es algo que se puede ver muy bien cuando colocas todas las trayectorias dentro de una misma imagen... Hay mucha variedad y dentro de este abanico es imposible hacer una división entre Pivote Altos y Pivotes "a media altura". Evidentemente no es lo mismo una Forbidden que una Cannondale o una GT, pero hay muchos modelos con un comportamiento intermedio. Además el mayor problema es el siguiente: en muchos casos las cinemáticas no están bien optimizadas y no tiene sentido "presumir de trayectoria" cuando el resto del sistema necesita un montón de cambios...

En mi opinión todos los sistemas tipo HP+Idler tienen una trayectoria de la rueda muy buena comparados con un sistema tradicional, pero lo mas importante es tener una cinemática impecable y una roldana "indestructible", sobre todo cuando hablamos de modelos de Enduro o de E-Bikes, en las que una roldana mal diseñada se puede convertir en un problema muy serio.

RM Altitude Powerplay 2022

Este año en el Eurobike se han visto dos o tres motores con cajas de cambio integradas y aunque todavía no han llegado al mercado, es una posibilidad que tarde o temprano puede convertirse en realidad, sobre todo si Shimano o Bosh se animan a fabricarlos. Este tipo de motores pueden tener un piñón de salida en una posición elevada y esta configuración obligaría a todos los fabricantes a utilizar un sistema tipo HP+Idler. Rocky Mountain utiliza una transmisión convencional, pero su motor es independiente del eje de pedalier y por lo tanto la situación es parecida... El Piñon de salida del motor funciona prácticamente igual que una roldana idler y RM no tiene mas remedio que adaptarse, colocando el punto de giro principal en una posición bastante elevada. Lo curioso en este caso es que la versión anterior del motor Dyname utilizaba una segunda roldana para corregir la línea de la cadena. Los nuevos modelos por lo tanto han simplificado el diseño al mismo tiempo que han mejorado el funcionamiento.

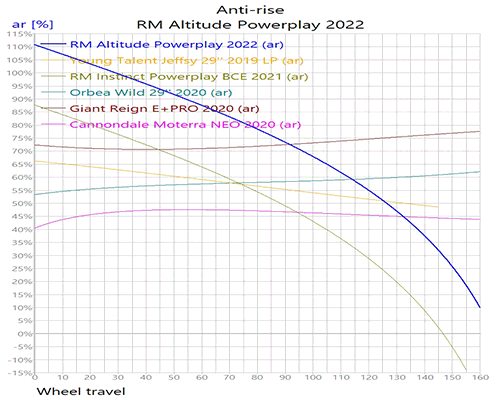

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva Rocky Mountain Altitude Powerplay tiene una Eficacia de Pedaleo muy baja, con unos porcentajes de Anti-squat en torno al 80% en los desarrollos mas cortos y por lo tanto el sistema va a depender mucho del sistema de bloqueo del amortiguador. Como es lógico el Pedal-kickback (15º) se mantiene en un nivel muy bajo, pero el Brake-squat (94%) se sitúa en un nivel bastante alto, una cifra un poco decepcionante para un sistema tipo FSR.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Progresivo (3.05-2.05 en la posición neutral), unas cifras muy buenas para un modelo de Enduro y que además se pueden ajustar un poco con el sistema Ride4. En cuanto al amortiguador Rocky Mountain ofrece varias opciones en función del montaje: Fox Float X, Fox Float X2, Marzochi CR Coil y Fox DHX2 Coil... En mi opinión Rocky Mountain tendría que simplificar un poco este apartado y decantarse por amortiguadores con opción de bloqueo, aunque puestos a pedir lo ideal habría sido optimizar un poco mejor el sistema para tener mas libertad y no depender del amortiguador.

Un saludo.

Eminent Drive MT 2022

Era inevitable, los sistemas tipo HP+Idler empezaron a utilizarse en modelos de DH, se extendieron gracias a las competiciones de Enduro y este año llegan a los modelos eléctricos. En una Ebike el ruido extra de la roldana y las pequeñas perdidas de potencia de la transmisión pasan prácticamente desapercibidas, pero en mi opinión el mantenimiento se puede convertir en un problema bastante serio. En una bici de DH apenas se pedalea y en una de Enduro tampoco se hacen muchos kilómetros al cabo del año, pero una Ebike te permite hacer salidas cortas entre semana y salidas bastante largas los fines de semana... Al final terminas duplicando los kilómetros y el gasto en mantenimiento y ese es el gran problema de este tipo de modelos...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Eminent Drive tiene una Eficacia de Pedaleo impecable, con unos porcentajes de Anti-squat en torno al 140% en la mayoría de los desarrollos. El Pedal-Kickback (28º) es bastante alto, pero tampoco se diferencia demasiado del resto de modelos dentro de su categoría. El Brake-squat (28%) sin embargo llama muchísimo la atención ya que se sitúa en un nivel muy bajo. Los sistemas tipo Lawhill casi siempre suelen incorporar un freno flotante para mejorar el funcionamiento en frenada (El AR sería negativo si no lo utilizaran...), pero en este caso la configuración del sistema consigue elevar el porcentaje y dejarlo en un nivel en el que ya no es necesario utilizar un freno flotante.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Progresivo (3.25-2.2), unas cifras muy buenas para un modelo de Enduro. Para conseguir este resultado Eminent ha necesitado utilizar un par de bieletas extra en el anclaje inferior del amortiguador y eso complica un poco el mantenimiento, pero si el diseño del basculante permite eliminar el freno flotante, estas bieletas no aumentan la complejidad del sistema... El modelo de Enduro utiliza un freno flotante y la versión eléctrica un sistema tipo 6-Bar. Yo sigo pensando que en una E-Bike el sistema debería ser lo mas sencillo posible ya que el mantenimiento en general es mucho mas complicado que el de un modelo convencional, pero hay que reconocer que Eminent ha diseñado un modelo con una cinemática espectacular.

Un saludo.

Trek Session DH 2022

"Looks like a Session" es uno de los comentarios mas habituales cuando cualquier marca intenta fabricar un modelo de DH con un diseño tipo 4-Bar y cuando Trek presentó la nueva Session DH todo el mundo pensó lo mismo: Trek ha diseñado un modelo HP+Idler utilizando la ley del mínimo esfuerzo... Yo al principio tuve la misma reacción pero después de analizar unos cuantos modelos de este tipo y de comprobar que casi todos tienen demasiados fallos en sus sistemas (porcentajes de AS y gráficas de LR de todo tipo, porcentajes de BS altísimos, etc..) mi opinión ha cambiado por completo. La nueva Trek Session DH no tiene ningún punto débil y además mejora el funcionamiento de la versión anterior en casi todos los apartados... Para la gente que no entiende mucho de cinemática "no tener fallos" o puntos débiles parece algo sencillo y que no tiene demasiado mérito, pero en realidad es algo prácticamente imposible de conseguir y tiene muchísimo mas mérito de lo que parece...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Trek Session DH tiene una Eficacia de Pedaleo muy buena, con unos porcentajes de Anti-squat en torno al 105% en todos los desarrollos. El Pedal-kickback (1º) es prácticamente nulo y el Brake-squat (73%) se mantiene en un nivel bastante bajo, superando incluso a la mayoría de sistemas Monopivote y VPP con transmisiones convencionales. La trayectoria de la rueda trasera solo tiene un par de milímetros de retroceso y no se puede comparar con los modelos mas radicales en este apartado como la Norco Aurum HSP o la Commencal Supreme, pero la diferencia respecto a la Session DH del 2016, por poner un ejemplo es de unos 25mm y eso es una mejora bastante importante.

En la gráfica del Leverage Ratio vemos como el sistema es Progresivo (3.3-2.45) y (3.1-2.45) en función de como ajustemos el Flipchip en el punto de anclaje del amortiguador. Unas cifras muy buenas para un modelo de DH y que permiten ajustar muy bien el funcionamiento del sistema en función del terreno. En cuanto al amortiguador Trek ofrece un par de opciones en función del montaje: RS Superdeluxe Coil y RS Superdeluxe Air, pero lo mas importante en este caso es que el amortiguador tiene unas dimensiones completamente estandar (250x72.5mm) un detalle que puede pasar desapercibido pero que abre muchísimas posibilidades, porque en mi opinión la nueva Session DH se merece un amortiguador un poco mas exclusivo, aunque solo sea por darle un toque de originalidad a un diseño "tan aburrido"...

Un saludo.

Norco Aurum HSP 2022

En esta entrada voy a analizar a la Norco Aurum HSP 2022, un modelo que lleva varios años en el mercado, pero que no he podido analizar hasta ahora. Este fue el primer modelo de Norco en utilizar una configuración con Pivote Alto + Roldana Idler y en mi opinión es uno de los mejores dentro de su categoría, ya que es uno de los pocos con el punto de giro principal colocado a una gran altura y con un sistema muy bien optimizado.

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Norco Aurum HSP tiene una Eficacia de Pedaleo Impecable, con unos porcentajes de Anti-squat en torno al 130% en todos los desarrollos. Un sistema de este tipo puede llegar al 150% o incluso al 175% de Anti-squat con un Pedal-kickback muy reducido, pero a mi ese tipo de cifras siempre me han parecido un poco excesivas... 130% de AS y un Pedal-Kickabck (2º) prácticamente nulo me parece una opción mucho mas interesante. El Brake-squat (134%) sin embargo se sitúa en un nivel muy alto, algo inevitable a no ser que se utilize un sistema de freno flotante.

En la gráfica del Leverage Ratio vemos como el sistema es muy Progresivo (3.2-1.9), unas cifras muy buenas para un modelo de DH y que van a funcionar de maravilla con un amortiguador de muelle. En este caso la progresividad no es constante, la gráfica es parabólica y va ganando progresividad a lo largo del recorrido, generando un LR ideal para un amortiguador de muelle y que va a funcionar muy bien incluso con amortiguadores bastante sencillos. El sistema funciona tan bien que no necesita un amortiguador de gama alta con mil regulaciones, ni sistemas hidráulicos excesivamente complicados.

Un saludo.

GT Fury DH 29'' 2022

En esta entrada voy a analizar a la GT Fury 2022, un modelo de DH con ruedas de 29'' y un sistema de suspensión tipo FSR con roldana Idler. La antigua GT Fury utilizaba un sistema I-Drive con un par de bieletas para darle rigidez al basculante y aunque la nueva versión no es perfecta, la mejora es tan grande que no me parece justo criticarla de una manera demasiado dura...

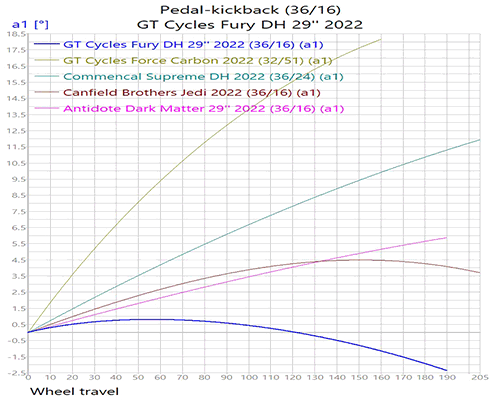

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la GT Fury tiene una Eficacia de Pedaleo un poco mas baja de lo normal, con unos porcentajes de Anti-squat en torno al 90% en la mayoría de los desarrollos, pero en un modelo de DH esto es algo secundario. El Pedal-kickback (-2.5º) es completamente nulo y el Brake-squat (64%) se mantiene en un nivel muy bajo. La trayectoria de la rueda tiene poco retroceso, pero si la comparamos con modelos convencionales va a seguir siendo un punto positivo para la GT.

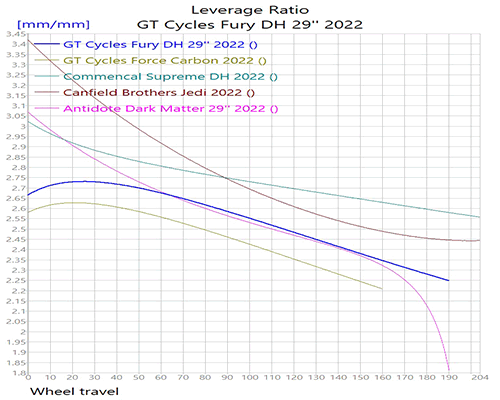

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Lineal-Progresivo (2.7-2.25), unas cifras que no son las ideales para un modelo de DH y que pueden dar algunos problemas a la hora de elegir y ajustar el amortiguador. GT ofrece varias opciones en función del montaje y en la versión tope de gama utiliza un Fox Float X2 de 225x75mm, un amortiguador con el que se puede ajustar fácilmente la progresividad en la parte final del recorrido. Los modelos básicos vienen equipados con amortiguadores de muelle y por lo tanto van a ser un poco mas complicados de ajustar... Básicamente hay que sacrificar un poco en comodidad y utilizar un muelle un poco mas duro de lo habitual, reduciendo un poco el porcentaje de Sag, aunque también existe la posibilidad de utilizar un muelle progresivo. Este tipo de muelle son un poco mas caros que los normales de acero (~100€), pero mucho mas baratos que un amortiguador de gama alta...

Un saludo.

Gamux Sego DH 2022

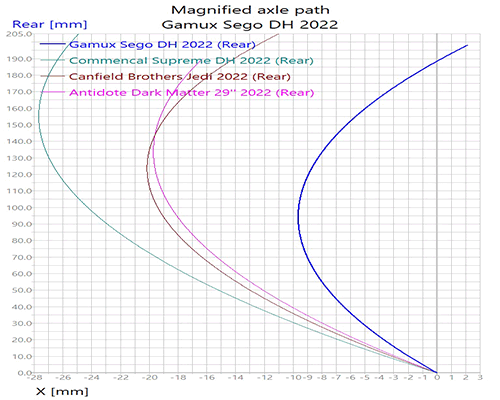

En esta entrada voy a analizar a la Gamux Sego DH 2022, un modelo del que se han visto varios prototipos en los últimos meses y que parece que va a salir al mercado dentro de poco. Lo mas llamativo de este modelo es el triangulo delantero fabricado en una pieza de aluminio CNC y la caja de cambios Pinion, aunque el sistema de suspensión también es bastante interesante: un Monopivote con roldana Idler y un par de bieletas con un funcionamiento muy bien optimizado...

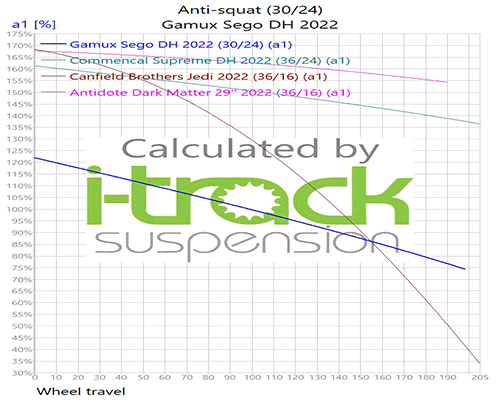

Como podéis ver en las gráficas anteriores el sistema de la Gamux Sego tiene una Eficacia de Pedaleo muy bien ajustada, con un porcentaje de Anti-squat del 104% en todos los desarrollos, ya que al utilizar una caja de cambios Pinion de nueve velocidades, la línea de la cadena es siempre la misma. El Pedal-kickback sin embargo si es diferente en cada desarrollo, con una transmisión 30x24 y sin tener en cuenta la desmultiplicación de la caja de cambios el Pedal-kickback está en torno a los 10º pero con un desarrollo un poco mas adecuado para DH estaríamos hablando de un PK en torno a 5º y por lo tanto se puede decir que es prácticamente inexistente. El Brake-squat (104) mientras tanto se sitúa en un nivel bastante elevado, pero sin llegar a ser excesivo ya que el punto de giro principal tampoco está demasiado alto.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo progresivo (3.15-2.25), unas cifras muy buenas para un modelo de DH y que van a funcionar muy bien con la mayoría de amortiguadores del mercado. Un detalle curioso es que Gamux tiene pensado ofrecer varias opciones en cuanto a las bieletas y por lo tanto la cinemática que veis en las gráficas no tiene porque ser la definitiva.... Jugando un poco con el diseño se puede optimizar el sistema para funcionar con un amortiguador de muelle o uno de aire.

Un saludo.

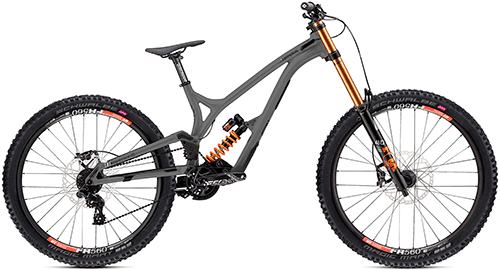

Commencal Supreme 2022

El año pasado Commencal ha estado probando en competición un prototipo de DH con un sistema tipo 6-Bar y Roldana Idler, pero el modelo que todo el mundo puede comprarse sigue siendo la Supreme DH con un sistema Monopivote. Un modelo que ha evolucionado mucho desde su presentación en el 2016 y que ha sido posiblemente el principal responsable de que este sistema se haya puesto de moda gracias a los grandes resultados de Amaury Pierron.

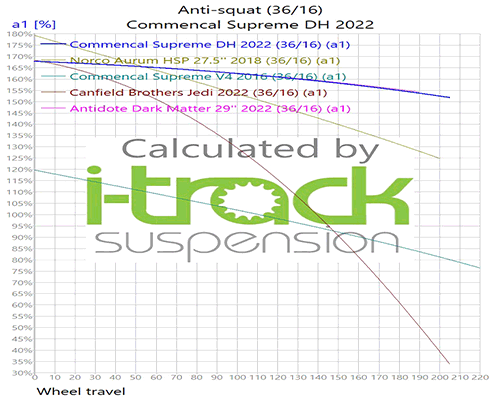

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Comencal Supreme DH tiene aun Eficacia de Pedaleo muy elevada, con unos porcentajes de Anti-squat en torno al 160% en la mayoría de los desarrollos. La versión anterior estaba en torno al 100% pero en los nuevos modelos la Roldana Idler está colocada en una posición mucho mas baja y tiene unas dimensiones mucho mayores, por lo que el funcionamiento es muy diferente. Como es lógico el Pedal-kicback (5º) ha aumentado un poco, pero sigue siendo una cifra muy pequeña y que no va a afectar al funcionamiento del sistema. El Brake-squat (130%) sin embargo se mantiene en un nivel bastante elevado y es un punto débil del sistema.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo progresivo (3.0-2.55), unas cifras que llaman un poco la atención y que se quedan un poco cortas para un modelo de DH. En cuanto al amortiguador Commencal ofrece varias opciones en función del montaje: Fox DHX2, Ohlins TTX22M y un RS Superdeluxe de aire en los modelos mas básicos. A primera vista el RS Superdeluxe desentona un poco en un modelo de DH, pero en realidad es una opción bastante correcta. La dificultad en realidad puede estar en los modelos de gama alta, en los que la puesta a punto del amortiguador puede convertirse en un trabajo bastante complicado (Hay que elegir muy bien la dureza del muelle y la configuración del hidráulico para poder conseguir un tacto sensible y una buena progresividad...)

Un saludo.
