Myotragus Dorothea 200

En esta entrada voy a analizar a la Myotragos Dorothea 200, un modelo de DH diseñado en España y que utiliza un sistema de suspensión muy interesante: Un Pivote Virtual con roldana idler y caja de cambios Pinion. A primera vista el sistema parece bastante complicado, pero en el fondo es un VPP con un diseño algo parecido a la primera generación del Switch Infinity de Yeti. El sistema de anclaje entre la bieleta, el basculante y la roldana idler es la parte mas complicada de entender, pero es la única forma de colocar la roldana por delante del triangulo trasero...

Como podéis ver en los gráficos anteriores el sistema de la Myotragus Dorothea 200 tiene una Eficacia de Pedaleo impecable, con unos porcentajes de Anti-squat en torno al 105% en todos los desarrollos. En un modelo de DH esto es un detalle que no tiene mucha importancia, porque los cassettes de siete velocidades tienen un rango muy pequeño, pero en la versión de Enduro esto puede  ser un factor mucho mas importante, ya que la mayoría de sistemas tipo HPP+Idler no se adaptan bien a un Cassete de 12v con un rango de +500%. En el resto de parámetros no hay demasiadas sorpresas... El Pedal-Kickback (-10º) es nulo, mientras que el Brake-squat (128%) se mantiene en un nivel demasiado alto.

En la gráfica del Leverage Ratio vemos como el sistema es muy Progresivo (4.35~1.85), pero estas cifras engañan un poco... En este caso la progresividad es brutal (+50%) pero en la práctica no es tanto ya que todo lo que pasa por debajo de la zona de Sag no se traduce en "progresividad" (Dar un salto y no hacer topes....) sino en sensibilidad inicial. En cuanto al amortiguador el sistema va a funcionar muy bien con la mayoría de amortiguadores de muelle.

Por último comentar que el sistema tiene una trayectoria de la rueda espectacular, con mucho retroceso (+50mm) y con un comportamiento muy consistente a lo largo del recorrido. Al ser un Pivote Virtual la trayectoria no es un arco de circunferencia y se aproxima mucho a una línea recta, un detalle que va a influir mucho en la manera que el sistema absorbe impactos de gran tamaño, minimizando de la mejor manera posible las perdidas de velocidad...

Un saludo.

Forbidden Dreadnought V2

En esta entrada voy a analizar a la nueva Forbidden Dreadnought V2, un modelo que sigue los pasos de la Druid V2 y que en esta versión pasa a utilizar un sistema de suspensión tipo 4-Bar en vez del clásico monopivote con bieletas. Como es lógico Forbidden ha aprovechado la ocasión para actualizar un poco la geometría y cambiar algunos detalles constructivos, pero en este caso el cambio en el sistema de suspensión es el protagonista principal de la historia...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Forbidden Dreadnought V2 tiene una Eficacia de Pedaleo muy buena en la mayoría de los desarrollos. El problema en este caso es que existe demasiada variabilidad y por lo tanto los porcentajes en los extremos no van a ser los ideales. El modelo antiguo estaba un poco mejor conseguido y mantenía los porcentajes en torno al 120% en todos los desarrollos. El Pedal-kickback (25º) es un poco alto si lo comparamos con otros sistemas tipo HPP+Idler, pero si lo comparamos con sistemas convencionales tipo FSR o VPP la cifra es bastante buena. En cuanto al Brake-squat (118%), el sistema funciona un poco mejor que el de la versión anterior, pero la cifra sigue siendo muy elevada.

En la tabla del Leverage Ratio vemos como el sistema es del tipo Progresivo (3.1~2.3), unas cifras muy buenas para un modelo de Enduro. En cuanto al amortiguador, Forbidden ha tomado una decisión muy interesante al equipar a todas las versiones con un Rockshox Vivid de 205x60mm. Al aumentar un poco el recorrido de la rueda (154 Vs 160) y disminuir la carrera del amortiguador (60 Vs 65) el LR  Medio ha subido un poco (2.66:1), pero sigue estando en unas cifras razonables. Lo importante en cualquier caso es que han elegido un buen amortiguador y lo han mantenido en todos los modelos. Elegir un amortiguador distinto en función del presupuesto puede parecer una opción lógica, pero eso implica que la marca no se ha tomado en serio el proceso de optimización... Cuando estás un mes haciendo test y probando cinco o seis combinaciones de tunes hasta dar con el mejor, todo ese trabajo solo se amortiza si mantienes el mismo amortiguador en todos los modelos...

Un saludo.

Trek Slash 2024

En esta entrada voy a analizar a una de las grandes novedades de esta temporada, la nueva Trek Slash 2024. Esta es la sexta generación de este modelo y es sin lugar a dudas la que mas ha evolucionado respecto a sus antecesores. En los últimos años los sistemas tipo High Pivot+Idler se ha convertido en unos de los mas utilizados por marcas "artesanales" y aunque Trek no es la primera marca generalista en utilizarlo, esta decisión sigue siendo algo extraordinario, porque Trek es una marca muy conservadora y que siempre ha intentado agradar al mayor numero de usuarios. En la categoría de XC la Supercaliber también se sale un poco de lo habitual y lo curioso es en los dos casos Trek ofrece una alternativa mucho mas razonable, la Top Fuel para un uso XC no competitivo y la Remedy para Enduro, pero sin demasiadas locuras...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Trek Slash 2024 tiene un funcionamiento muy interesante... Para empezar la gráfica del Anti-squat es "una obra de arte", con un funcionamiento ajustado al milímetro y que va a funcionar muy bien en todos los desarrolos. El Pedal-kickback (23º) también está muy bien conseguido y se sitúa en un nivel bastante bajo, sobre todo cuando tenemos en cuenta de que estamos hablando de un modelo con 170mm de recorrido. El único parámetro que decepciona un poco es el Brake-Squat (103%)... El sistema funciona bastante mejor que los clásicos monopivotes HP (Forbidden-Deviate, etc...), pero no llega al mismo nivel que otras versiones del sistema FSR HP (Cannondale, GT, Hope, etc...)

En la gráfica del Leverage Ratio vemos como es sistema es del tipo Progresivo (3.2-2.4 y 3.0-2.4). Uno de los detalles que mas me gustan de este modelo es que la progresividad se puede ajustar fácilmente con un pequeño flipchip en el punto de anclaje del amortiguador. Poder elegir entre un 20% y un 24.5% de progresividad está genial y si a eso le sumamos las posibilidades de ajuste del nuevo Rockshox Vivid con control de Bottom Out, yo creo que el sistema se va a adaptar muy bien a cualquier situación y a cualquier tipo de terreno. Por ultimo comentar que la trayectoria del recorrido también está muy bien conseguida. La mayoría de sistemas tipo FSR HP tienen el punto de giro principal "a media altura" y no consiguen demasiado retroceso en la trayectoria de la rueda... Esta Trek sin embargo tiene 24mm de retroceso y eso es una cifra bastante respetable, al mismo nivel de la Norco Range, por poner un ejemplo.

Un saludo.

Actofive P-Train EN 2024

En esta entrada voy a analizar a la Actofive P-Train EN 2024, una nueva versión de este modelo con un enfoque mucho mas agresivo, con mayor recorrido y con una pinza de freno flotante para el freno trasero, una opción que hemos visto muchas veces en modelos de DH, pero que es muy poco habitual en modelos High-Pivot con un enfoque tipo Trail o Enduro...

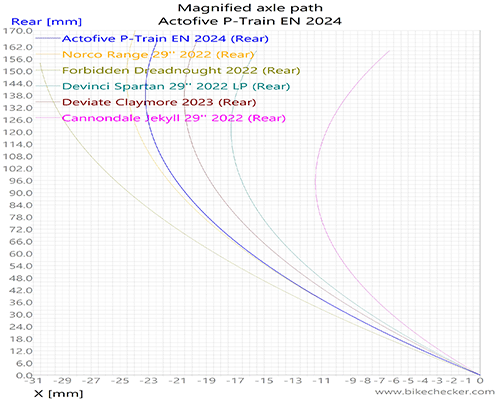

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Actofive P-Train tiene una Eficacia de Pedaleo muy elevada, con unos porcentajes de Anti-Squat en torno al 160% en la mayoría de los desarrollos. En un sistema tipo HP+Idler el Pedal-Kickback suele ser mucho mas bajo que en un sistema tradicional si mantenemos los porcentajes en torno al 100%, pero si nos vamos a unos porcentajes de este tipo, esta ventaja se pierde y por lo tanto el Pedal-Kickback (32º) se sitúa en un nivel relativamente alto. En cuanto al Brake-Squat (101%) la pinza de Freno está diseñada para reducir un poco los porcentajes, pero es muy curioso que no los hayan rebajado un poco mas... Con una pinza flotante los ingenieros tienen libertad total a la hora de elegir el comportamiento y si añadimos un par de puntos de anclaje para el brazo, se puede incluso crear un sistema ajustable, pero en este caso el sistema es fijo y el efecto de la pinza flotante es muy sutil.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo progresivo (2.9~2.2), unas cifras muy buenas para un modelo de Enduro y que van a funcionar muy bien con la mayoría de amortiguadores del mercado, ya que la gráfica tiene una pendiente continua a lo largo de todo el recorrido. Los sistemas con bieletas tipo Pro-Link tienen tendencia a generar gráficas parabólicas que muchas veces favorecen a los amortiguadores de muelle, pero en este caso vamos a tener libertad total a a la hora de elegir, tanto en teoría como en la práctica ya que la marca ofrece muchas opciones (Fox, Ohlins y EXT...) a la hora de configurar el modelo.



Un saludo.

GT Fury DH 29'' 2024

En esta entrada voy a analizar a la nueva GT Fury DH 2024, un modelo que este año ha recibido una pequeña actualización. En este caso GT mantiene el mismo sistema que en la versión anterior (FSR con Pivote Alto y Roldana Idler), aunque la cinemática ha evolucionado un poco. El triangulo delantero tiene una estética un poco mas moderna e incorpora algunas novedades como el ajuste de progresividad. En cuanto al basculante ahora podemos elegir entre una rueda trasera de 29'' o de 27.5'' y ajustar la longitud de vainas mediante un Flipchip...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva GT Fury DH tiene un funcionamiento impresionante. La Eficacia de Pedaleo está muy bien conseguida, con unos porcentajes en torno al 100% en la mayoría de los desarrollos. El Pedal-kickback (1º) es prácticamente inexistente y para terminar tenemos unos porcentajes de Anti-Rise (69%) bastante bajos, algo muy difícil de conseguir con un sistema tipo HP+Idler, aunque aquí muchos dirán que el sistema en realidad es un "Pivote Medio+Idler"...

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Lineal-Progresivo (3.05-2.35), pero si alguien quiere simplificar un poco y decir que el sistema es progresivo, yo no voy a llevarles la contraria, porque tener un tramo lineal en los primeros 10mm de recorrido es completamente irrelevante. La Progresividad en principio sigue siendo bastante suave (23%), pero yo creo que el sistema ha mejorado un poco respecto a la versión anterior y además ahora tiene un poco mas de recorrido. En cuanto al amortiguador GT ofrece un par de opciones en función del montaje: XFusion HC3 en el modelo básico y RS Superdeluxe Coil en el modelo tope de gama, una opción muy interesante ya que nos permite jugar con la regulación de Bottom Out. En cuanto al recorrido de la rueda trasera, este modelo tiene una trayectoria prácticamente vertical (-4mm), un termino medio entre un sistema convencional y un sistema HP+Idler.

Un saludo.

Commencal Supreme V5

La Commencal Supreme V4 (presentada en 2016) es uno de los motivos principales por los que los sistemas HP+Idler han ganado popularidad en los últimos años, pero en vez de aprovechar esta experiencia y expandir el sistema a sus modelos de Enduro, Commencal ha preferido volver a rediseñar su modelo de DH, utilzando un sistema 6Bar+Idler. Es una apuesta arriesgada, pero en estos momentos la Copa del Mundo de DH está plagada de prototipos (Intense, Norco, Pivot, Saracen, Yeti...) y la mayoría utilizan sistemas de suspensión bastante complejos, por lo que podemos decir que Commencal vuelve a ser pionera en una nueva tendencia...

Como podéis ver en la tabla de Excel y en las gráficas anteriores el sistema de la Commencal Supreme DH V5 tiene una Eficacia de Pedaleo bastante baja, con unos porcentajes de Anti-squat que se quedan por debajo del 100% en la mayoría de los desarrollos. Muchos diseñadores aprovechan las características intrínsecas del sistema HP+Idler para utilizar unos porcentajes muy altos y al mismo tiempo mantener el Pedal-Kickback en un nivel muy bajo, pero en este caso Commencal utiliza unos porcentajes muy ajustados y de esa manera consigue un Pedal-Kickback negativo, consiguiendo un funcionamiento parecido a no llevar cadena... En cuanto al Brake-squat (93%) el sistema se mantiene en un nivel relativamente alto, pero sin llegar a ser excesivo.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Progresivo (3.45-2.6), unas cifras muy buenas para un modelo de DH y que van a funcionar muy bien con la mayoría de amortiguadores del mercado. El LR medio es un poco mas alto de lo normal porque el sistema tiene 220mm de recorrido y utiliza un amortiguador de 250x75mm pero esto no va a suponer ningún problema para la mayoría de los usuarios. Por ultimo quiero comentar la gráfica con el recorrido de la rueda trasera. Como podéis ver la trayectoria es prácticamente vertical y el funcionamiento en general es muy parecido al de la nueva Trek Session... Esto es un detalle bastante curioso y cuando lo analizas con un poco mas de detalle te das cuenta de que Trek ha conseguido lo mismo que Commencal con un sistema muchísimo mas simple.

Un saludo.

Nicolai Nucleon 16 2023

En esta entrada voy a analizar a la nueva Nicolai Nucleon 16 UHD y aunque el análisis no es válido para la versión con la Transmisión SUPRE, el funcionamiento de las dos versiones es muy parecido y creo que sirve para poder hacernos una idea...

Como podéis ver en latabla de excel y en las gráficas anteriores el sistema de la nueva Nicolai Nucleon 16 tiene una Eficacia de Pedaleo muy alta, con unos porcentajes de Anti-squat en torno al 115% en los desarrollos cortos... En los desarrollos largos las cifras están casi siempre por encima del 150% y eso es algo que no me termina de convencer. El Pedal-kickback en esos desarrollos es muy bajo, pero si el sistema estuviese un poco mejor diseñado estaríamos ante unas cifras aun mas bajas. En cuanto al Brake-Squat (94%) el sistema se mantiene en un nivel bastante alto, pero sin llegar a ser excesivo gracias a que el punto de giro principal está muy adelantado.

En la gráfica del Leverage Ratio vemos como el sistema es muy progresivo (3.35-2.2)(35%) y además la gráfica tiene una pendiente muy constante, por lo que podemos decir que el sistema está optimizado para funcionar con un amortiguador de muelle. El LR Medio (2.75:1) está un poco por encima de lo habitual ya este modelo utiliza un amortiguador de 230x60mm, pero dar el salto hasta uno de 250x70mm no es nada fácil cuando se utiliza un sistema tan complejo. En los montajes de serie Nicolai ofrece varias opciones y en mi opinión la mejor de todas es la del EXT Storia de muelle, es un amortiguador espectacular y bastante caro, por lo que casi ninguna marca lo monta de serie, pero en este caso es opcional y creo que merece la pena.

Un saludo.
