Slippery Roots (WM)

Este experimento ha sido idea de uno de vosotros, así que espero que os guste. La idea es  básicamente una pequeña vuelta de tuerca al tema de la efectividad de pedaleo: ver que sistema se defiende mejor en una subida llena de raíces o de piedras escurridizas, aunque también me ha servido para hacer una pequeña comprobación en el tema del Kickback.

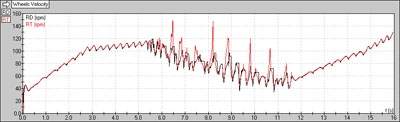

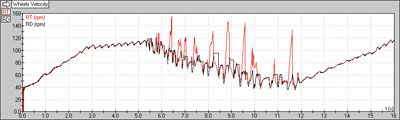

El escenario como veréis es muy sencillo, el suelo es un bloque de un solo material como siempre suelo hacer, con un coeficiente de fricción alto, pero las raíces están en otro bloque que queda por debajo del primero y estas raíces tienen un coeficiente de fricción muy bajo (0.15, 0.20, 0.25 y 0.30). Al tener dos materiales es muy fácil jugar con los porcentajes y ver un poco donde están los limites de cada sistema. Las perdidas de tracción se pueden ver a simple vista en la simulación, pero para ver donde se producen con un poco mas de exactitud simplemente hay que medir la velocidad de las ruedas delantera y trasera, y colocarlas juntas en un gráfico... Lo normal es que las dos gráficas vayan prácticamente una encima de la otra, por lo que en cuanto que la rueda trasera pierde tracción tenemos un pico de color rojo en la gráfica que nos permite hacer mediciones y comparaciones con otros modelos...

Para realizar el experimento he utilizado tres modelos, una Jeronimo C120, una Rocky Mountain MSL y una Niner RIP RDO. En los tres casos el Propedal está al mismo nivel (casi desconectado), los desarrollos son equivalentes, el peso es el mismo, etc. El Setup en general es el mismo para los tres modelos. La Niner evidentemente es la única con ruedas de 29'', mientras que la MSL y la C120 son dos modelos bastante distintos, una con porcentajes de Anti-squat y Kickback altos y otra con los porcentajes mas bajos, para poder hacer una pequeña comparativa. En el experimento he repetido la subida con diferentes coeficientes de fricción, y estos han sido los resultados...

Como podéis ver los resultados de la Niner RIP son claramente superiores, así que aquí las ruedas de 29'' vuelven a demostrar sus ventajas. En la comparativa entre los dos modelos de 26'' yo en principio esperaba ver mejores resultados en la Rocky Mountain MSL, lo lógico es pensar que en un sistema con menor Pedal Kickback la tracción iba a ser superior, pero me he llevado una pequeña sorpresa al ver que los resultados están muy igualados, incluso se podría decir que la Jeronimo C120 tiene una pequeña ventaja, lo que pasa es que es un poco difícil saber que parámetro ha influido mas: Trayectoria de la Rueda, Leverage ratio, etc...

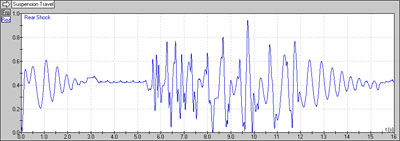

Y como comentaba al principio, un detalle curioso que he visto en las gráficas de recorrido de suspensión es que la perdida de tracción de la rueda en un sistema con un Kickback alto aumenta un poco el recorrido, se puede decir que cuando no hay tracción el sistema ya no se queda Semi-bloqueado por el Kickback... la rueda gira un poco y absorbe una parte del incremento en la longitud de la cadena.

Edito para añadir un pequeño video relacionado con los comentarios...

Un saludo.

Kickback en Bajadas (WM)

Otro de los experimentos que he hecho sobre el tema del Pedal Kickback es un análisis sobre  el comportamiento del sistema en una bajada o una zona llana en la que no estemos dando pedales. En este caso lo primero que hay que tener en cuenta es el funcionamiento del nucleo de la rueda trasera. Si estamos circulando a una cierta velocidad y llevamos los pies en una posición fija, la variación de longitud de las vainas se va a absorber mediante un giro en los piñones, es como si diésemos una pedalada en la que no llegamos a engranar el buje trasero. Para que aparezca algo de Kickback la cadena tiene que conseguir primero que los piñones giren a la misma velocidad que la rueda, y dependiendo del numero de puntos de enganche (16,24,32, etc...) habría incluso que superarla, Pero supongamos que simplemente hay que igualarla. El experimento que he realizado es bastante simple... Es una bajada, en la que he ido probando con varias velocidades iniciales, y en la que he medido la velocidad de la rueda y la de los piñones...

En el video podéis ver una bajada en la que la velocidad inicial es de unos 20Km/h, La linea azul representa la velocidad angular de la rueda, y la negra la de los piñones. En todo el recorrido la velocidad de los piñones es muy inferior a la de la rueda, por lo que no va a existir ningún tipo de Kickback. Si bajo la velocidad inicial a 10Km/h los resultados vuelven a ser muy parecidos, para encontrar algo de interacción tendría que irme a velocidades muy bajas, por debajo de 5Km/h, una situación que no se suele dar mucho en la vida real, asi que no creo que suponga un gran problema. En experimentos antiguos estudié este tema en un Drop sin velocidad horizontal, y evidentemente ahí el kickback si afectaba un poco, pero en un escenario "normal" creo que no va a ser un problema.

Un saludo.

Kickback [38-15]...(WM)

Empiezo el mes de Diciembre con un par de experimentos con el programa Working Model:  El primero es una continuación del experimento del mes pasado en el que analizaba a tres modelos subiendo por unas escaleras. En esta ocasión los modelos vuelven a ser los mismos, pero el escenario es un poco diferente: Terreno llano, desarrollos mas largos y velocidad mas elevada (20 Km/h...). Los obstáculos están planteados de la misma forma, son todos del mismo tamaño, y están espaciados de manera que el ciclista llega a ellos cada vez con un angulo diferente en las bielas. Si el Pedal Kickback no afectara al sistema todos los impactos serían idénticos, pero como es un parámetro que si afecta vamos a ver cambios en las gráficas...

Como podéis ver en los gráficos, en este experimento el Pedal Kickback tiene un impacto mucho mas pequeño que en el de la subida por las escaleras. La Engine Lab vuelve a ser la mas afectada, ya que ve reducida la absorción de impactos entre un 20% y un 30%, pero esto es mucho menos que lo que perdía en el experimento anterior, en el que llegaba a quedarse casi bloqueada en algunas ocasiones. La Santa Cruz TRC sin embargo tiene un funcionamiento prácticamente uniforme, muy parecido al de la Rocky Mountain a pesar de que el porcentaje de Anti-squat es mas alto. En fin, que el problema del Pedal Kickback aparece principalmente en desarrollos cortos, en llano y descenso no va a ser un problema importante, a no ser que estemos analizando modelos con porcentajes realmente exagerados.

Un saludo.
