Stockli E-Sphen 2016

Último día de Febrero y última E-Bike que analizo esta temporada. Mas de uno va a decir que ya era hora, aunque a mi me ha parecido un tema interesante. En fin, en esta entrada voy a analizar a la nueva Stockli E-Sphen 2016, un modelo que llama la atención por el hecho de utilizar un motor Brose y una batería convencional. La mayoría de fabricantes que utilizan este motor han conseguido integrarlo de una manera muy elegante en sus diseños y se puede decir que nos han mal acostumbrado porque cuando vemos un modelo de este tipo somos incapaces de reconocer el motor a primera vista. Con los motores Bosch sin embargo pasa lo contrario, estamos acostumbrados a ver el conjunto motor y batería, pero si Brose ha conseguido integrarla, Bosch terminará haciendo lo mismo y llegará un momento en el que nos resultará muy extraño ver una EBike con una batería ocupando tanto espacio dentro del triangulo delantero...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva Stockli eSphen tiene una Eficacia de Pedaleo bastante alta, sobre todo en los desarrollos mas cortos, ya que los porcentajes de Anti-squat en los desarrollos largos son algo excesivos (+150%). Este modelo viene equipado con un plato de 34T, que en principio no es demasiado grande, por lo que siempre queda la opción de cambiarlo por uno un poco mas grande (38T...) y conseguir de esa manera rebajar un poco los porcentajes de AS. El Pedal-Kickback (19º) como es lógico también está en un nivel bastante alto, mientras que el Brake-squat (68%) se mantiene en un nivel medio gracias al sistema FSR con amortiguador flotante.

En la gráfica del Leverage Ratio vemos como el sistema es prácticamente lineal (2.6-2.5-2.65), unas cifras que no son las mas adecuadas para un modelo con 145mm de recorrido. Stockli podría haber compensado un poco este LR con un amortiguador de gama alta (RSMP, FFX, etc...) pero el amortiguador de serie es un RS Monarch RT bastante sencillo por lo que el conjunto parece que está mas orientado hacia un uso tipo Trail-AM...

Un saludo.

S. Turbo Levo 6Fattie 2016

En esta entrada voy a analizar a la nueva Specialized Turbo Levo 2016, una de las E-Bikes mas esperadas del año gracias a un diseño muy atractivo en el que se utiliza un motor Brose  y una batería completamente integrada en el tubo diagonal. Specialiced ha trabajado con Brose y no se ha limitado a montar un conjunto "standar", sino que ha rediseñado el sistema de control simplificando al maximo el Hardware (Eliminando la pantalla del manillar...) y desarrollando una aplicación para controlar el funcionamiento del motor desde el teléfono movil. En cuanto a la suspensión el cuadro utiliza el clásico sistema FSR de la marca, con 135mm de recorrido traseros, horquilla de 140mm y ruedas de 27.5 plus, que también ayudan un poco a suavizar el terreno...

Como podéis ver en las trabla de excel y en las gráficas anteriores el sistema de la Specialized Turbo Levo tiene una Eficacia de Pedaleo algo baja, con unos porcentajes de Anti-squat en torno al 70% en la mayoría de los desarrollos. Todos los modelos vienen equipados con una transmisión tipo 1x11 y lo curioso en este caso es que el plato delantero es bastante pequeño (32T), por lo que los porcentajes de Anti-squat con un plato un poco mas grande (Creo que un poco mas lógico) serían aun mas bajos... El resto de parámetros son bastante previsibles: El Pedal-kickback (9º) es proporcional al nivel de AS y como es lógico se mantiene en un nivel muy bajo, mientras que el Brake-squat (61%) se situa en un nivel medio.

En la gráfica del LR vemos como el sistema es del tipo Progresivo-Regresivo (3.05~2.75~2.85), unas cifras que no están mal del todo, pero que tampoco son las ideales para un modelo con 135mm de recorrido. Este tipo de LR se podría compensar con un buen amortiguador, pero Specialized sigue empeñada en utilizar amortiguadores con anclajes y medidas especiales (197x47.6mm) por lo que la mayoría de la gente va a mantener el Fox Float DPS que equipa de serie (Un amortiguador demasiado simple...). Este año Specialized solo tiene un modelo de doble suspensión y esto hace que todos los seguidores de la marca se interesen por la Turbo Levo: Un grupo de usuarios le darán un uso rutero y no tendrán ningun problema, mientras que los usuarios que tengan pensado darle un uso un poco mas exigente si pueden notar como la suspensión se queda un poco corta. Si el año que viene Specialized presentase una Enduro Turbo Levo con un Fox Float X o un X2 los usuarios lo tendrían mucho mas claro y no habría problemas pero este año se puede decir que el sistema no está tan bien optimizado como debería...

Un saludo.

Scott E-Genius 710 2016

El año pasado Scott presentó su primera E-Bike, pero se trataba de un modelo enfocado a un uso tipo XC-Trail con 115mm de recorrido y la mayoría de la gente que utiliza una E-Bike quiere disfrutar tanto subiendo como bajando... Este año Scott amplia su gama de E-Bikes con la nueva E-Genius, un modelo con un poco mas de recorrido y una geometría bastante interesante en el que también han incorporado unas ruedas de 27.5'' Plus. En cuanto al motor este modelo viene equipado con un Bosch Performance CX con batería de 500Wh.

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva Scott E-Genius tiene una eficacia de pedaleo bastante alta, pero al igual que en muchas otras E-Bikes en las que no se utiliza una roldana Idler, los porcentajes de Anti-squat en los desarrollos mas largos son un poco excesivos. El Pedal-kickback (31º/2.5) por lo tanto se mantiene en un nivel alto, al igual que el Brake-squat (98%) ya que Scott sigue utilizando un sistema tipo 4-Bar a pesar de que la patente del FSR quedó libre hace un par de años.

En la gráfica del LR vemos como el sistema tiene un comportamiento Regresivo (2.45-3.1). La gráfica tiene tres fases diferenciadas y el tramo medio del recorrido es prácticamente lineal, pero aun así el funcionameinto general va a ser básicamente regresivo y esto es un problema ya que en un modelo de este tipo (Trail-AM con 140mm de recorrido...) lo ideal sería tener un LR ligeramente progresivo. En cuanto al amortiguador Scott utiliza un Fox Float EVOL de 190mmx50mm con un sistema de limitación del recorrido y bloqueo muy similar al de otros modelos de su gama de dobles, pero en este caso creo que no es necesario.

Un saludo.

Rotwild R.X1+ 2016

En esta entrada voy a analizar a la nueva Rotwild R.X1+ 2016, un nuevo modelo de esta marca Alemana en el que se mantiene un diseño muy similar al de las R.Q1+ del año pasado, pero en el que también encontramos algunas novedades como la opción de montar las ruedas de 27.5'' Plus o los nuevos amortiguadores Fox Float EVOL. El sistema sigue siendo del tipo FSR (145mm de recorrido) y el cuadro mantiene el Motor Brose y la batería integrada en el tubo diagonal...

Como podéis ver en la tabla de Excel y en las gráficas anteriores la nueva Rotwild R.X1+ tiene una Eficacia de Pedaleo bastante alta, aunque los porcentajes de Anti-Squat en los desarrollos mas largos es excesiva (200%...). El motor Brose permite utilizar dos platos y un desviador pero este año hemos visto unos cuantos modelos que utilizan una transmisión tipo 1x11. A mi me da la sensación de que los fabricantes no tienen muy claro cuales son los desarrollos ideales para este motor (32T-34T-36T-38T...) y esto afecta un poco al funcionamiento, porque nadie consigue optimizar el sistema... Mientras tanto casi todas las E-Bikes con los motores Bosch utilizan un plato de 15T y eso ayuda mucho a la hora de optimizar el sistema. En fin, el Pedal-Kickback (19º) como os podéis imaginar se mantiene en un nivel alto, mientras que el Brake-Squat (57%) se queda en un nivel bastante bajo.

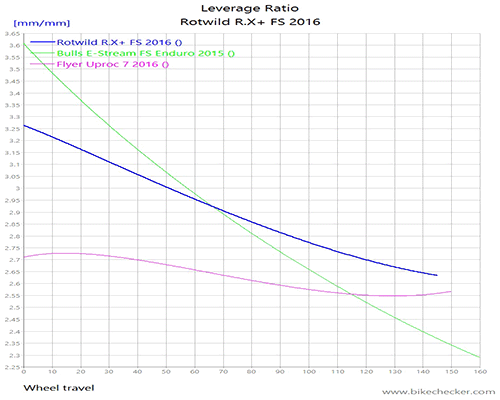

En la gráfica del LR vemos como el sistema es del tipo progresivo (3.25-2.65), unas cifras impecables para un modelo de Trail-AM con 145mm de recorrido. En cuanto al amortiguador el cuadro viene equipado con un Fox Float DPS con cámara EVOL y en principio yo diría que está muy bien escogido, puestos a pedir estaría aun mejor que fuese un Fox Float-X, pero hay que tener en cuenta que la marca tiene un modelo de Enduro por encima de la R.X1+...

Un saludo.

Nakita Blaze Hybrid 2016

En esta entrada voy a analizar a la nueva Nakita Blaze Hybrid 2016, un modelo de XC-Trail con 120mm de recorrido, ruedas de 27.5'' y un motor Bosch Performance CX con batería de 400 Wh. Esta es la primera E-Bike de la marca y algunos aspectos como el diseño, la geometría o la integración de los componentes eléctricos no están tan bien conseguidos como en otras marcas, pero afortunadamente el sistema de suspensión (Pivote Virtual) está muy bien optimizado....

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva Nakita Blaze Hybrid 2016 tiene una Eficacia de Pedaleo impecable, con unos porcentajes de Anti-squat en torno al 110% en todos los desarrollos. Este modelo utiliza un sistema de Pivote Virtual muy similar al de la Mondraker E-Crafty pero en este caso la marca ha incluido una Roldana Idler colocada en una posición ideal, con la que se consigue un gran resultado. El Pedal-Kickback (28º/2.5) está en un nivel muy similar al de cualquier otra E-Bike con este tipo de porcentajes de AS, mientras que el Brake-Squat (84%) se mantiene en un nivel medio, no es tan bajo como el de algunos modelos con sistemas tipo FSR, pero tampoco es demasiado elevado.

En la gráfica del LR vemos como el sistema tiene una progresividad muy suave (2.65~2.35), una cifras muy buenas para un cuadro de XC Trail. En cuanto al amortiguador la marca ofrece dos modelos distintos en función del montaje: Fox Float y Manitou Radium de 190x51mm... Son amortiguadores sencillos pero el sistema está muy bien optimizado y no depende excesivamente del amortiguador en ningun apartado por lo que no creo que exista ningun problema.

Un saludo.

Moustache Samedi Down

En esta entrada voy a analizar a una de las grandes novedades del año en el sector de las EBikes: La nueva Moustache Samedi Down, un modelo pensado para un uso de Enduro-FR-DH gracias a un sistema se ajuste que permite ajustar el recorrido entre 170mm y 195mm. El cuadro utiliza un sistema tipo FSR, ruedas de 27.5" y el nuevo motor Bosch Performance CX con batería de 500Wh. El este caso el motor no está tan bien integrado como el de las nuevas Haibike, pero el cuadro tiene muchos detalles que también son muy interesantes como tener el punto de giro principal "dentro" del perimetro de la rueda trasera para minimizar la longitud de vainas o la zona del amortiguador, en la que hay espacio para un RS Vivid de 240x76mm...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva Moustache Samedi Down tiene una Eficacia de Pedaleo muy alta, aunque los porcentajes de Anti-squat en los desarrollos mas largos pueden ser un poco excesivos. En este apartado hay que comentar que el sistema depende un poco de la posición en la que estemos y del nivel de sag que estemos utilizando, si tomamos los datos con un 25% de Sag en la posición de 170mm los porcentajes son un poco mas altos y si los tomamos con un 35% de sag en la posición de 195mm son un poco mas bajos. Yo los he tomado con un 30% de Sag, una cifra intermedia y que creo que va a estar bastante cerca de la que se utilize en la realidad... El Pedal-Kickback (35º/2.5) como es lógico se queda en un termino medio, pero llama la atención como la gráfica se viene abajo en la parte final del recorrido, por lo que el PK en grandes impactos (Escalones de subida...) va a ser un poco menor de lo habitual. El Brake-Squat (18%) mientras tanto se situa en un nivel espectacular, con un porcentaje increiblemente bajo.

En la gráfica del LR vemos como el sistema es del tipo progresivo, (2.5~2.1) en la posición de 170mm y (3.0-2.35) en la posición de 195mm. El sistema está muy bien pensado ya que es mas progresivo en la posición de DH que en la de Enduro y ademas la gráfica tiene una pendiente continua a lo largo de todo el recorrido por lo que el sistema es compatible tanto con amortiguadores de muelle como con amortiguadores de aire (Vivid Air y Vivid Coil...). En la posición de 170mm el LRM es muy bajo (2.25:1) y por lo tanto este modelo es ideal para personas con mucho sobrepeso. Otro detalle interesante es que el sistema de ajuste de recorrido no afecta directamente a la geometría, pero permite realizar cambios en medio de una ruta, ya que podemos ir con un 25% de Sag en la posición corta y pasar a llevar un 30% en la posición larga, modificando de esa manera un poco la geometría sin tener que cambiar el muelle o la presión en la cámara de aire... En cuanto al amortiguador Moustache ofrece dos opciones: RS Vivid Air o RS Vivid Coil en la medida estandar para cuadros de DH, es decir 240x75mm un punto realmente complicado de conseguir en una EBike.

Un saludo.

Mondraker E-Crafty 2016

En esta entrada voy a analizar a la Mondraker E-Crafty 2016, un modelo de Trail-AM con 140mm de recorrido, ruedas de 27.5x3.0" y un Motor Bosch CX con batería de 400Wh... Este modelo es la primera E-Bike de la marca, pero lo mas interesante es que estamos ante el primer modelo diseñado por Mondraker en el que no ha sido posible apoyarse en los diseños de Cesar Rojo... Las dimensiones del Motor Bosch suponen un obstáculo insalvable para la mayoría de sistemas de Pivote Virtual y esto es algo que vimos el año pasado con la Giant Full-E1 o con la Felt Duale. Giant tuvo que renunciar al sistema Maestro y Mondraker tendría que haber renunciado al Zero, sin embargo se ha empeñado en utilizarlo y el resultado es un pequeño desastre...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Mondraker E-Crafty tiene una Eficacia de Pedaleo bastante baja, con unos porcentajes de Anti-squat excesivos en la mayoría de los desarrollos (+200% en los desarrollos largos). Este es el típico caso en el que parece que alguien se olvidó de instalar una Roldana Idler y como ya os podeís imaginar, unos porcentajes de Anti-squat tan altos generan un Pedal-Kickback (42º/2.5) muy elevado. El Brake-Squat (83%) suele ser el punto debil de todos los Pivotes Virtuales, pero en este caso se puede decir que es el único parámetro que no está mal del todo, a pesar de estar en un nivel bastante elevado.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Lineal-Regresivo (2.15-2.75), unas cifras desastrosas para un modelo de Trail-AM ya que el primer tramo queda por debajo de la zona de sag y el segundo es el que va a marcar el funcionamiento del sistema... Y no estamos hablando de una o dos décimas de regresividad, son seis décimas... Otro tema que habría que comentar es que el recorrido es un poco mas bajo de lo anunciado, pero este detalle pasa completamente desapercibido frente a un LR tremendamente regresivo, algo completamente inesperado en un modelo de este tipo. Mondraker siempre ha tenido una gama de dobles perfectamente escalonada y cuando se presentaba un nuevo modelo podíamos incluso adivinar como era el funcionamiento con un margen de error mínimo, pero a partir de ahora esto ya no va a ser posible. En cuanto al amortiguador comentar que está bien elegido, es un Fox Float-X de 200x57mm y en teoría va a compensar un poco el funcionamiento del sistema, pero el resultado evidentemente no es el ideal.

Un saludo.

Lapierre O. Yamaha 2016

En esta entrada voy a hablar sobre las nuevas Lapierre Overvolt con motor Yamaha: SX800, FS500 y FS400. El modelo SX en teoría está enfocado hacia el Enduro, con sus 170mm de recorrido mientras que los FS son ideales para un uso un poco mas tranquilo con sus 140mm de recorrido. Esto es lo que Lapierre nos quiere hacer creer.... Que han diseñado dos modelos bastante diferentes entre si, pero la realidad es que los dos cuadros son prácticamente idénticos. La SX utiliza un amortiguador un poco mas largo (190x51mm Vs 200x57mm) y tiene una geometría ligeramente distinta, pero todo lo demas es casi igual. El amortiguador de la SX tiene un poco mas de carrera, pero no os parece un poco sospechoso que 6mm extra en el amortiguador se transformen en 30mm mas de recorrido??? A mi me sonaba un poco raro y al hacer el análisis he confirmado mis sospechas. Las FS tienen unos 150mm de recorrido y la SX unos 165mm (6mm x 2.6LR ~ 15mm de diferencia...). Lapierre redondea las cifras a la baja en las FS y al alza en la SX y de esa manera parece que hay mucha distancia entre las dos. Por si esto fuera poco Lapierre también ha manipulado las imágenes en la página Web... La Overvolt SX aparece con la suspensión trasera ligeramente comprimida, por lo que el sistema parece un poco distinto, el eje de pedalier queda muy bajo y el ángulo de dirección parece casi de DH (64º...). En fin, independientemente de la polémica hay que decir que los modelos FS han quedado bastante bien y el nivel medio en las E-Bikes de Enduro es tan bajo que la SX apenas desentona, pero hay que dejar bien claro que los milagros no existen y que si quieres tener una gama completa de E-Bikes tienes que invertir en I+D y desarrollar dos o tres modelos distintos empezando prácticamente desde cero, todo lo demas es una autentica chapuza...

Como podéis ver en las tablas de excel y en las gráficas anteriores el sistema de las nuevas Lapierre Overvolt con motor Yamaha tiene una Eficacia de Pedaleo bastante alta. El sistema está optimizado en torno a un plato de 32T (~100% de Anti-Squat...) y esto beneficia mucho el uso de una transmisión tipo 1x11 como la que utiliza el modelo SX800. Los modelos FS utilizan una transmisión de dos platos pero si queremos conservar la batería y vamos con un nivel de ayuda mínimo el plato de 32T va a ser el que mas se utilize. En los enlaces por carretera en donde si se utilize el 44T se conecta el bloqueo del amortiguador y problema resuelto... El resto de parámetros son bastante previsibles, el Pedal-Kickback (11º y 14º) se mantiene en un nivel medio, al igual que el Brake-Squat (77%), como suele ser habitual en estas variantes del sistema FSR.

En la gráfica del Leverage Ratio vemos como el funcionamiento es prácticamente el mismo en los dos modelos, con un LR Progresivo en la mayor parte del recorrido y con pequeños tramos lineales al principio y al final de la gráfica que no van a afectar al funcionamiento... Este LR funciona muy bien tanto en los modelos FS como en el SX y sirve para compensar un poco el amortiguador elegido en los modelos FS, en los que me hubiese gustado ver un RS Monarch Plus. El modelo SX monta un amortiguador evidentemente inadecuado, el LR está bastante bien, pero en un modelo de este tipo hacen falta las dos cosas, tener un buen LR y un buen amortiguador.

Un saludo.
