Merida One-Sixty 2017

Este año Merida ha renovado toda su gama de dobles y además ha presentado un par de Ebikes muy interesantes (STEPS...) que poco a poco voy a ir analizando en el blog. En esta entrada voy a empezar con uno de los modelos mas interesantes, la nueva Merida One-Sixty, un modelo de Enduro con 165mm de recorrido, ruedas de 27.5'' y con un sistema de suspensión tipo 4-Bar completamente distinto al del modelo anterior, tanto en estética como en funcionamiento...

Como podéis ver en la tabla de excel y en las imágenes anteriores la nueva Merida One-Sixty 2017 tiene una Eficacia de Pedaleo muy alta, con unos porcentajes de Anti-squat en torno al 100% en la mayoría de los desarrollos. El modelo anterior estaba optimizado en torno a una transmisión tipo 2x10 y funcionaba muy bien, pero hoy en día casi todas las bicis de Enduro utilizan una transmisión tipo 1x11 y este cambio en el sistema es muy acertado. El Pedal-kickback (18º) es proporcional al AS y está al mismo nivel que todos los sistemas de este tipo, esto es algo inevitable... Lo que si es evitable es tener un porcentaje de Brake-squat (97%) tan elevado, pero por algun motivo en Merida no han querido utilizar un sistema tipo FSR...

En la gráfica del LR vemos como el sistema es Regresivo-Progresivo-Regresivo (2.6~2.65~2.45~2.55). La gráfica tiene muchas subidas y bajadas, pero los tramos regresivos son muy pequeños y simplificando un poco podemos decir que el sistema tiene una progresividad muy suave, sobre todo si tenemos en cuenta que es un cuadro de Enduro. El sistema por lo tanto depende mucho de la calidad del amortiguador en las bajadas y afortunadamente en Merida han elegido uno bastante bueno: un Rock Shox Superdeluxe de 230x65mm, aunque dentro de unos meses seguro que vemos alguna opción aun mejor dentro de esta medida...

Un saludo.

Commencal Meta AM V4.2 2017

En esta entrada voy a analizar a la nueva Commencal Meta AM V4.2 2017, un modelo que a primera vista se parece mucho al de año pasado, pero que ha recibido una actualizacióm muy importante, sobre todo si nos fijamos en el sistema de suspensión. La nueva Meta AM pasa de 150mm a 160mm de recorrido y de un amortiguador de 200x57mm a uno de 230x60mm. La geometría también ha cambiado un poco (de 66º a 65.5º y de 72º a 74º), además la nueva versión incorpora un eje trasero Boost y ha mejorado un poco el trazado del cableado interno...

Como podéis ver en la tabla de excel y en las gráficas anteriores la nueva Commencal Meta AM V4.2 tiene una Eficacia de Pedaleo muy alta, ademas el sistema se adapta muy bien tanto a una transmisión tipo 1x11 como a una tipo 1x12, con unos porcentajes de Anti-squat siempre por encima del 100%. El Pedal-kickback (20º) y el Brake-squat (93%) se mantienen en un nivel bastante alto, ya que Commencal sigue aportando por un sistema Monopivote con bieletas...

En la gráfica del LR vemos como el sistema es del tipo Progresivo-Lineal (3.05-2.55), unas cifras bastante buenas para un modelo de Enduro. El sistema solo ha ganado un par de décimas de progresividad si lo comparamos con la versión anterior, pero también hay que tener en cuenta el aumento del recorrido, la llegada de un amortiguador Metric de 230x60mm y el cambio en el diseño del tubo superior, que ahora permite utilizar todo tipo de amortiguadores. Estos cambios parecen pequeños cuando los analizamos de manera aislada, pero si los analizamos en conjunto podemos ver como la mejora respecto al modelo anterior es bastante importante.

Un saludo.

Giant Liv Hail 27.5'' 2017

En esta entada voy a analizar a la nueva Giant Liv Hail 2017, un modelo de Enduro con 160mm de recorrido, ruedas de 27.5'' y la nueva variante del sistema Maestro con amortiguadores Metric. Este modelo es específico para mujeres, pero si no fuese por la elección de los colores y por la geometría adaptada (66º de dirección...) creo que muchos hombres se animarían a comprarlo ya que es básicamente un anticipo de la Giant Reign 2018, el único modelo de la gama de Giant que este año mantiene el mismo diseño que el año pasado...

Como podéis ver en la tabla de excel y en las gráficas anteriores la nueva Giant Liv Hail tiene una Eficacia de Pedaleo muy alta, con unos porcentajes de Anti-squat en torno al 100% en la mayoría de los desarrollos. En este caso el funcionamiento es muy similar al de la Giant Reign y todos los parámetros se mantienen muy igualados... El Pedal-kickback (18º) se queda en un nivel alto, mientras que el Brake-squat (79%) se mantiene en un nivel medio.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo progresivo (3.15-2.25). Como podéis ver la gráfica tiene una pendiente practicamente continua (no se suaviza casi nada en la parte final del recorrido) y una progresividad muy alta. La Giant Reign es un modelo muy progresivo y lo único que se le puede criticar es el tamaño del amortiguador, en comparación la nueva Liv Hail es un poco mas progresiva que la Reign (+0.2) y en cuanto al amortiguador el problema queda mas o menos resuelto con la llegada del Rock Shock Superdeluxe Metric de 205x62.5mm. En fin, como podéis ver este año Giant ha tenido un detalle con todas las mujeres y les ha diseñado un modelo con un funcionamiento mejor que el de la versión masculina...

Un saludo.

Giant Liv Pique 27.5'' 2017

No se si os habréis dado cuenta, pero en el blog no le suelo hablar casi nunca sobre modelos para mujeres y el motivo principal es muy sencillo, las marcas no suelen fabricar modelos originales. Lo mas habitual es modificar un modelo existente, cambiar los colores, colocar un par de componentes específicos para mujeres (sillin, manillar, puños, etc...) y en algunos casos modificar la geometría y ajustar las suspensiones teniendo en cuenta que el peso suele der menor. En la gama del 2016 de Giant nos encontramos dos modelos con 100mm y 140mm, la Lust y la Intrigue pero es evidente que se trata de dos modelos evolucionados a partir de la Anthem y de la Trance. Para el 2017 sin embargo Giant ha presentado dos modelos muy interesantes, la Liv Pique y la Liv Hail. En esta entrada voy a hablar un poco sobre la Liv Pique, un modelo de Trail con 120mm de recorrido, ruedas de 27.5'' y una nueva generación del sistema Maestro con amortiguadores Metric y anclaje Trunnion...

Como podéis ver en la tabla de excel y en las gráficas anteriores la nueva Liv Pique tiene una Eficacia de Pedaleo altisima, con unos porcentajes de Anti-squat siempre por encima del 100%. En la web de Giant la mayoría de modelos vienen equipados con un plato de 30T y una transmisión tipo 1x11 o 1x12, pero en las fotos parece que los platos son un poco mayores. En un modelo tan ligero yo creo que se pueden utilizar desarrollos un poco mas largos sin ningun problema y en ese caso los porcentajes de Anti-squat se mantienen en unos niveles ideales, pero si utilizamos unos desarrollos mas pequeños los porcentajes de Anti-squat empiezan a ser un poco excesivos. El Pedal-kickback (18º) como es lógico se mantiene en un nivel bastante alto, mientras que el Brake-squat (73%) se queda en un nivel medio, unas cifras bastante buenas para un sistema de Pivote Virtual

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Progresivo (3.2~2.6), unas cifras buenisimas para un modelo de Trail con tan solo 120mm de recorrido. Este modelo está a medio camino entre la Anthem y la Trance y por lo tanto no puedo compararlo directamente con ninguna Giant del 2016, pero es evidente que la nueva variante del sistema Maestro ha ganado un poco de progresividad. En cuanto al amortiguador este modelo viene equipado con un Rock Shox Deluxe con anclaje Trunnion y en principio creo que está muy bien escogido, aunque ahora mismo tampoco existe mucha variedad donde elegir...

Un saludo.

Specialized Enduro 29'' 2017

En esta entrada voy a analizar a uno de los modelos mas esperados de la temporada, la nueva Specialized Enduro 29'' 2017. Mucha gente esperaba un modelo con un diseño similar al de la Specialized Demo, pero al final se ha demostrado que todos los rumores eran falsos y que la nueva versión es simplemente una evolución del modelo anterior con una geometría renovada, con un poco mas de recorrido y con algunos detalles que ya habiamos visto el año pasado en otros modelos de la gama, ejes boost, hueco para herramientas en el interior del cuadro, etc...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva Specialized Enduro apenas ha cambiado si lo comparamos con el del modelo anterior. La Eficacia de Pedaleo es bastante buena siempre que utilizemos unos desarrollos muy pequeños (26T-28T...), pero si nos vamos a por unos desarrollos un poco mas grandes o si nos decantamos por una transmisión con 12 velocidades los porcentajes de Anti-squat empiezan a bajar de una manera preocupante. El Pedal-kickback (19º) se mantiene en un nivel bastante bajo, al igual que el Brake-Squat (57%), como suele ser habitual en un sistema tipo FSR.

En la gráfica del LR vemos como el sistema es del tipo Progresivo-Lineal (3.2-2.8-2.85). Specialized mantiene el tamaño del amortiguador y la carrera de 57mm pero este modelo llega hasta los 165mm de recorrido y como es lógico el LRM también ha subido un poco (2.9:1). Simplificando un poco se puede decir que el sistema tiene una progresividad bastante suave, dentro de esta categoría la mayoría de los modelos tienen un LR un poco mas progresivo pero también hay algunos modelos que son un poco mas lineales. Hace un par de años la patente del FSR quedó liberada y desde entonces Specialized se ha concentrado mucho en el diseño de sus horquillas y de sus amortiguadores, fabricados en colaboración con Ohlins. Es una estrategia pensada para poder diferenciarse del resto de las marcas y la verdad es que este sistema depende muchisimo del amortiguador asi que en principio me parece una buena idea, el problema es que los modelos de gama media y baja vienen equipados con suspensiones mucho mas sencillas y que no van a funcionar tan bien...

Un saludo.

Devinci Django 29'' 2017

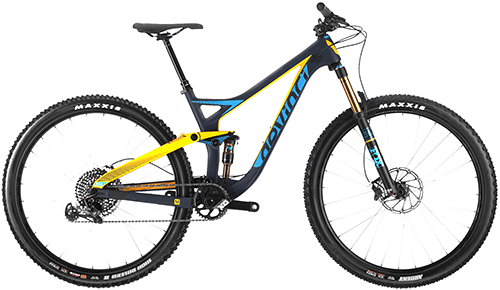

En esta entrada voy a analizar a la nueva Devinci Django 2017 en su versión con ruedas de 29'', un modelo de Trail con 120-130mm de recorrido y el clásico sistema Split-Pivot diseñado por Dave Weagle. Durante muchos años Devinci solo ha tenido un modelo de 29'' en su catálogo, pero el año pasado dejaron de fabricar a la Devinci Atlas y la verdad es que la situación era un poco extraña, este año las 29er están volviendo con mucha fuerza y aunque Devinci no se ha animado a sacar una con grandes recorridos, al menos presentan un modelo de Trail muy polivalente, con una geometría moderna y un funcionamiento impecable...

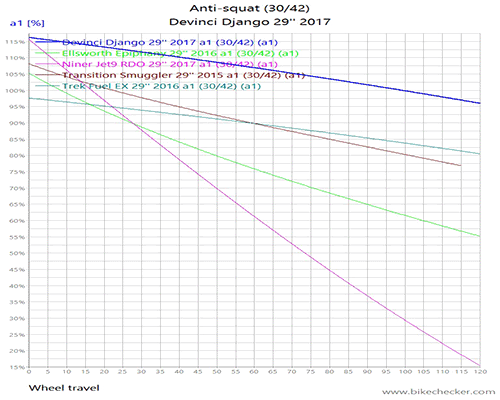

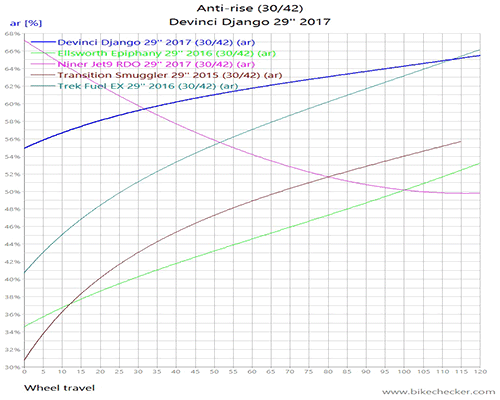

Como podéis ver en la tabla de excel y en las gráficas anteriores la nueva Devinci Django de 29'' tiene una Eficacia de Pedaleo muy alta, con unos porcentajes de Anti-squat siempre por encima del 100%. El sistema se adapta a la perfección a una transmisión tipo 1x12 y se puede decir que va un poco sobrado con una transmisión tipo 1x11, pero los porcentajes de Anti-squat en los desarrollos mas largos no llegan a ser excesivos. El Pedal-kickback (18º) como es lógico se queda en un nivel bastante alto, mientras que el Brake-squat (56%) se mantiene en un nivel bajo.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Progresivo (2.9~2.6). El sistema tiene una progresividad bastante suave pero en un cuadro de Trail tampoco es necesario utilizar un sistema mucho mas progresivo. En cuanto al amortiguador Devinci utiliza un Fox Float EVOL de 184x44mm y en principio creo que está muy bien elegido, es un amortiguador relativamente pequeño pero que se adapta muy bien al funcionamiento del sistema.

Un saludo.

Orange Alpine 6 2017

En esta entrada voy a analizar a la nueva Orange Alpine 6 2017, un modelo de Enduro con 160mm de recorrido y ruedas de 27.5'' que este año ha recibido una actualización muy similar a la de la Orange Five: Por un lado tenemos cambios en la geometría (64.5º de dirección y vainas 9mm mas cortas...), en las tuberias y en detalles como el cableado o el Eje trasero de 148x12mm. Por otro lado tenemos cambios importantes en el sistema, como el cambio en la posición del punto de giro principal y en el punto de anclaje del amortiguador...

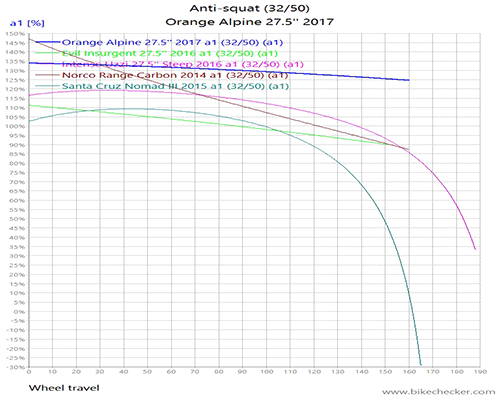

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la nueva Orange Alpine 6 tiene unos porcentajes de Anti-squat excesivos. En los desarrollos mas largos los porcentajes están por encima del 200% y por mucho que intentemos corregirlo creo que va a ser imposible compensarlo con una transmisión tipo 1x12. Con un plato de 36T los porcentajes siguen siendo muy altos y colocar un plato aun mayor no es una opción razonable, ni siquiera para los Pros, a no ser que este modelo esté pensado principalmente para un uso en Bikeparks... Como es lógico el Pedal-kickback (34º) está en unos niveles muy elevados, al igual que el Brake-squat (98%) aunque esto es algo mas o menos común en un sistema monopivote.

En la gráfica del Leverage Ratio vemos como el sistema es completamente lineal (2.55-2.55). Este tipo de LR es admisible en modelos con poco recorrido, pero cuando hablamos de modelos de Enduro es evidente que el LR no es el mas adecuado. Orange compensa este problema en el modelo tope de gama utilizando uno de los mejores amortiguadores del mercado: un Fox Float X2 de 216x63mm, aunque los modelos mas básicos tienen que conformarse con un Fox Float X EVOL y con un Rock Shox Monarch Plus Debonair...

Un saludo.

Orange Five 27.5'' 2017

En esta entrada voy a analizar a la nueva Orange Five 2017, un modelo en el que podemos observar muchísimos cambios: Por un lado tenemos los cambios en la tubería, en el diseño y en la geometría... pero los cambios que mas me interesan son los que afectan al sistema. En este modelo hay dos detalles que llaman la atención, el primero es el cambio en la posición del punto de giro principal, colocado por primera vez en una pieza de refuerzo entre el tubo diagonal y el tubo de sillin, en una posición alta y un poco mas retrasada de lo habitual, el segundo detalle que me llama la atención es el tamaño de la pieza de anclaje del amortiguador y la manipulación del tubo diagonal para intentar que el sistema sea un poco mas progresivo, una estrategia similar a la utilizada en la Orange 324, pero ejecutada de una manera mucho mas sutil...

Como podéis ver en la tabla de excel y en las gráficas anteriores el cambio en la posición del punto de giro principal tiene unas consecuencias enormes en el funcionamiento del sistema. La nueva Orange Five 2017 tiene una Eficacia de Pedaleo muy alta, pero es evidente que los porcentajes de Anti-squat en los desarrollos mas largos es excesiva (+150%). Puestos a especular podríamos decir que la llegada de los grupos de 12 velocidades va a favorecer a este tipo de sistemas, pero si queremos mantener un funcionamiento adecuado tendríamos que irnos hasta un plato de 36T... Este cambio también afecta al Pedal-kickback (27º) y al Brake-squat (95%), que como es lógico se elevan hasta llegar a unos niveles muy elevados.

En la grafica del Leverage Ratio vemos como el sistema sigue siendo Lineal (2.8~2.8). Los cambios en el punto anclaje del amortiguador han servido para ganar media décima en comparación con el modelo anterior, pero al final LR sigue siendo lineal y en un modelo con 140mm de recorrido esto empieza a ser un problema relativamente importante. En cuanto al amortiguador este modelo utiliza una medida estandar (190x50mm). Orange comercializa tres versiones y cada una utiliza un amortiguador distinto: Fox Float, RS Monarch y Fox Float-X. El modelo tope de gama es el único que utiliza un amortiguador de gama alta, pero aun asi me parece una decisión muy buena. Orange nunca ha prestado mucha atención al tema de los amortiguadores a pesar de que el funcionamiento de los sistemas monopivotes depende muchisimo de ellos, pero este año creo que han estado bastante acertados.

Un saludo.
