Antidote Woodsprite 2023

En esta entrada voy a analizar a la nueva Antidote Woodsprite, un modelo de Trail con ruedas de 29'' y 135mm de recorrido trasero. El cuadro está fabricado en carbono y tiene unos acabados espectaculares, pero el sistema y la geometría también son muy interesantes...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Antidote Woodsprite tiene un Eficacia de Pedaleo bastante buena, con unos porcentajes de Anti-squat en torno al 100% en la mayoría de los desarrollos. El sistema no va sobrado y tal vez necesite un poco de ayuda por parte del amortiguador, pero gracias a este enfoque el Pedal-kickback (25º) y el Brake-squat (82%) se mantienen en un nivel intermedio.

En la gráfica del Leverage Ratio vemos como el sistema es Lineal-Progresivo (2.6~2.2) y esto es algo bastante interesante porque permite crear dos comportamientos completamente distintos en función del amortiguador... Si elegimos un amortiguador de aire el sistema va a funcionar muy bien en rutas técnicas por terreno natural, con un tramo medio muy absorbente. Con un amortiguador de muelle el sistema aumenta el soporte en el tramo medio y se convierte en una opción ideal para un uso en Trailcenters. Antidote no es la primera marca que tiene esta idea, pero es una de las pocas que la lleva a práctica e incluye dentro de las opciones de montaje un amortiguador de muelle (EXT Storia de 210x55mm). Hay muchas marcas que diseñan sus modelos de Trail con un LR ideal para funcionar con un amortiguador muelle, pero luego todos los montajes de serie utilizan un amortiguador de aire para ahorrar peso y ajustar el presuspuesto...

Un saludo.

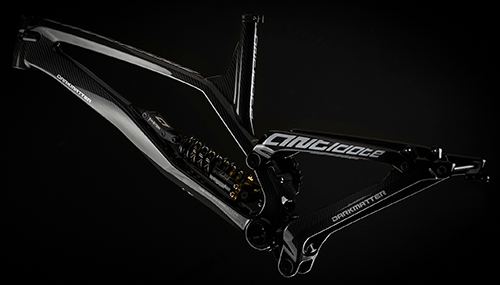

Antidote Dark Matter 2022

En esta entrada voy a analizar a la nueva Antidote Dark Matter 2022, un modelo que este año ha recibido una gran actualización, sobre todo desde el punto de vista del diseño, con una estética espectacular y con algunos retoques en la geometría y en el sistema de suspensión. El modelo anterior también utilizaba un sistema muy similar pero en el nuevo modelo la roldana idler va anclada al basculante y la articulación trasera es concéntrica con el eje de la rueda trasera, pasando de un sistema FSR "invertido" a un Split-Pivot "invertido".

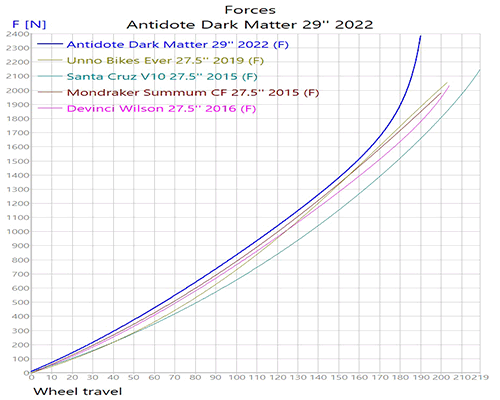

Como podéis ver en la tabla de Excel y en las gráficas anteriores el sistema de la Antidote Dark Matter tiene una Eficacia de Pedaleo muy elevada, con unos porcentajes de Anti-squat por encima del 150% en la mayoría de los desarrollos. El sistema tiene muy poco Pedal-kickback (6º), la mitad que otros modelos similares y por lo tanto el sistema puede funcionar bastante bien con ese tipo de porcentajes. En cuanto al Brake-squat (92%) Antidote utiliza un sistema tipo Split-Pivot con el que consigue mejorar un poco el funcionamiento en este apartado... Un 90% sigue siendo una cifra relativamente alta, pero que no se diferencia demasiado de un Monopivote o un VPP.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo progresivo (3.05-1.85), pero la gráfica está claramente dividida en dos tramos En el primero el sistema tiene una progresividad media-alta, pero en el tramo final el sistema se vuelve muchísimo mas progresivo, consiguiendo un funcionamiento muy interesante... El sistema aprovecha muy bien el 90% del recorrido, pero al mismo tiempo es casi imposible hacer tope. En mi opinión este sistema está optimizado para funcionar con un amortiguador de muelle y Antidote ha elegido de manera muy acertada un Ohlins TTX22M de 250x75mm. En teoría también se podría utilizar un amortiguador de aire, pero entonces el tramo final se vuelve tan progresivo que la mayoría del tiempo no se aprovecharía y al final 190mm de recorrido se convierten 180mm, una cifra que ya empieza a ser demasiado pequeña para un modelo de DH...

Un saludo.

Antidote Carbonjack 2020

En esta entrada voy a analizar a la Antidote Carbonjack 29'' 2020, uno de los modelos de Enduro mas exclusivos del mercado, con un cuadro espectacular fabricado en fibra de carbono y un sistema de suspensión con un funcionamiento muy equilibrado...

Como podéis ver en la tabla de excel y en las gráficas anteriores el sistema de la Antidote Carbonjack 2020 tiene una Eficacia de Pedaleo impecable, con unos porcentajes de Anti-squat muy próximos al 100% en la mayoría de los desarrollos. Hay muchas marcas que utilizan unos porcentajes un poco mas altos y otras que los rebajan y confían en el bloqueo del amortiguador... Antidote no ha querido arriesgar y ha tomado una posición intermedia. En el resto de parámetros la historia se repite y tenemos un funcionamiento muy equilibrado, con un Pedal-Kickback (26º) y un Brake-squat (79%) en un nivel intermedio.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Progresivo (2.9-2.4), pero la curva se sale un poco de lo habitual, empieza con una progresividad muy suave y va aumentando poco a poco, consiguiendo un sistema con un tramo final muy progresivo. Este tipo de LR se adapta muy bien a un amortiguador de muelle y en este caso creo que las opciones de montaje son todas muy buenas: Fox Float X2, Ohlins TTX22M y EXT Estoria LOK V3 de 210x55mm. Hoy en día la gran ventaja de los cuadros "Tope de gama" no es la cinemática, es la posibilidad de montar un buen amortiguador y no tener que preocuparse del peso o del precio...

Un saludo.

Antidote Dark Matter 2018

En esta entrada voy a analizar a la nueva Antidote Dark Matter 2018, uno de los cuadros de DH mas interesantes y mas exclusivos que he visto en mucho tiempo. Antidote presentó un prototipo de este modelo en el Eurobike del año pasado, pero si investigáis un poco vais a ver como el modelo final ha evolucionado y ahora utiliza una bieleta simétrica anclada en el eje de pedalier, con el amortiguador atravesando el cuadro a traves de un pequeño tunel. El sistema tiene un punto de giro principal elevado y una roldana Idler para redirigir la cadena, una configuración parecida a la Commencal Supreme DH y a muchos otros modelos clásicos (Sunn, PDC Racing, BMW, Katipo, Clifcat, Purgatory, Dark Cycles, Superco...), pero el nivel de acabados y la optimización del sistema convierten a la Antidote Dark Matter en un modelo realmente especial...


Como podéis ver en la tabla de excel y en las gráficas anteriores la nueva Antidote Dark Matter 2018 tiene un funcionamiento bastante especial, con unos porcentajes de Anti-squat en torno al 175% en la mayoría de los desarrollos. Estas cifras son muy elevadas, pero hay que tener en cuenta que el Pedal-kickback es prácticamente nulo (0.5º). En las gráficas podemos ver como Commencal utiliza una estrategia mucho mas conservadora... mantiene los porcentajes de AS en torno al 100% y consigue un PK negativo. En un modelo con una transmisión estandar el PK siempre es un problema y conseguir un nivel de AS en torno al 100% siempre supone un sacrificio, por eso cuando vemos porcentajes por encima del 100% lo vemos como algo problemático. En este caso el PK empezaría a notarse a partir del 200% y la pregunta del millón es... ¿Te quedas en torno al 100%, o aprovechas al máximo el potencial del sistema? ¿Cual es el porcentaje Ideal? Tener un PK negativo no supone ninguna ventaja, y en teoría un PK nulo es lo ideal. En este caso el sistema de la Antidote tiende a estirarse un poco al pedalear, pero yo creo que esto puede ser una ventaja en un modelo de DH con el eje de pedalier muy bajo... En cuanto al Brake-squat (86%) este modelo vuelve a sorprendernos con unas cifras bastante correctas, el diseño del triangulo trasero es "de manual" y gracias a este detalle el funcionamiento está mucho mejor conseguido que en la mayoría de sistemas con pivotes elevados...

En la gráfica del Leverage Ratio vemos como el sistema tiene un funcionamiento muy progresivo (3.15-2.0) y ademas la gráfica es la típica de los sistemas con bieletas tipo Pro-Link, es decir con una progresividad altísima el la parte final del recorrido, por lo que el sistema se complementa muy bien con un amortiguador de muelle, en este caso un Cane Creek DB Coil de 240x75mm. El CCDB es un amortiguador tipo Twin Tube con un vastago finísimo y fama se ser bastante lineal, por lo que en principio el sistema se adapta a la perfección a este amortiguador. Finalmente habría que comentar la trayectoria de la rueda, algo que siempre es una ventaja en este tipo de sistemas, aunque en el caso de la Antidote el punto de giro no está en una posición muy elevada por lo que el retroceso en el recorrido (14mm) tampoco es demasiado importante.

Un saludo.

Antidote Carbon Jack 2015

En esta entrada voy a analizar a la nueva Antidote Carbon Jack 2015, una de las grandes novedades de la temporada. Este modelo es una evolución de la Antidote Lifeline Nano pero los cambios han sido muy numerosos y en algunos casos bastante importantes: Nueva geometría (73º de Sillín...), ruedas de 27.5'', triangulo trasero fabricado en carbono y un par de cambios en el sistema de suspensión (160mm de Recorrido, anclaje del amortiguador, etc...).
Antidote utiliza un sistema de Pivote Virtual (FDS) con el amortiguador colocado muy cerca del eje de pedalier, un detalle que impide la utilización de un desviador delantero. Hace unos años esto era un problema pero hoy en día es básicamente una ventaja. Los diseñadores saben perfectamente que tipos de desarrollos van a utilizar los usuarios y pueden ajustar el sistema de una manera muy precisa. En el caso de la Antidote Carbon Jack el sistema está optimizado en torno a un plato de 28T, un desarrollo algo corto para los Pros pero que funciona muy bien para la inmensa mayoría de la gente. El Pedal-Kickback (13º) y el Brake-Squat (81%) mientras tanto se mantienen en un nivel medio, algo totalmente previsible.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo progresivo (3.0-2.4). El primer tramo de la gráfica tiene una progresividad bastante suave pero en la parte final del recorrido el sistema se vuelve mucho mas progresivo, por lo que el funcionamiento es diferente al de la mayoría de Pivotes Virtuales, el único que se parece un poco es el VPP, pero la Antidote tiene un primer tramo mucho mas sensible. En cuanto al amortiguador el cuadro monta de serie un CCDB Air de 200x57mm y la idea de girarlo 90º es una autentica genialidad ya que los diales son completamente accesibles. En este apartado es casi imposible hacer una crítica... El sistema funciona muy bien y han elegido el mejor amortiguador del mercado.

Un saludo.

Antidote Lifeline CF 2014

En esta entrada voy a analizar a la nueva Antidote Lifeline Carbon 2014. Un modelo que a simple vista parece el mismo que hace un par de años cuando estaba fabricado en aluminio, pero despues de hacer la comprobación he visto como el sistema y la geometría han cambiado un poco... básicamente se ha reducido un poco el recorrido.

Como podéis ver en la tabla de Excel y en las gráficas de Anti-squat el sistema FDS de este modelo tiene una eficacia de pedaleo bastante baja. La llegada del nuevo X01 DH les puede beneficiar un poco ya que el cassete 10T-24T permite montar un desarrollo mas compacto, pero aun así el resultado no va a ser el ideal. En la web del fabricante dejan claro que una de las prioridades era conseguir un sistema con un Pedal Feedback nulo, y ese apartado creo que está conseguido. El Brake-squat (80%) mientras tanto se queda en un valor medio.

En la gráfica del Leverage Ratio vemos como el sistema es progresivo (3.2-2.2), una cifra muy buena para un cuadro de DH así que aqui no hay nada que objetar. Es un LR que te permite utilizar tanto un amortiguador de aire como uno de muelle.

Un saludo.

Antidote Lifeline Nano 2012

En esta entrada voy a analizar la Antidote Lifeline Nano, una mini DH con 170mm de recorrido. Debido al la posición del amortiguador y a la bieleta inferior concéntrica con el eje de pedalier es imposible montar un desviador, por eso la idea de este análisis es ver que tal se comportaría con un plato relativamente pequeño y/o con un amortiguador de aire: es decir viendola desde un punto de vista Endurero...






Como podéis ver la Lifeline Nano tiene una efectividad de pedaleo un poco baja para ser una Mini DH (36T-38T), pero esto en realidad es una ventaja si lo miramos desde el punto de vista Endurero. El sistema tiene una efectividad muy buena con un plato de 32T, el ideal debe de ser un 30T aproximadamente y se puede seguir bajando un poco mas. La gráfica del Anti-Squat es muy plana asi que el porcentaje de SAG no va a afectar demasiado pero esto genera una gráfica de Pedal Kickback muy lineal, y por eso no es una buena idea usar un plato excesivamente pequeño. El funcionamiento de la Lifeline Nano es muy parecido al de la TR250 mientras que la Kalula es una Mini DH "de libro" optimizada para un desarrollo de DH.

En la gráfica del Leverage Ratio vemos como el sistema tiene una progresividad bastante buena (2.75-2.05) y ademas la gráfica no hace ningun extraño por lo que se puede utilizar un amortiguador de Muelle o uno de Aire HV. La Morewood tambien permite esta posibilidad mientras que la TR250 va a funcionar mejor con un Muelle. En fin, que si la geometría os gusta, el sistema no va a suponer ningun problema importante.

Un saludo.
