Transition Suppressor 2015

En las próximas entradas voy a analizar a dos modelos muy especiales: Transition Suppressor y Kona Process 167, dos modelos 2015 en los que se utilizan ruedas de 26'' para conseguir un comportamiento ágil y muy divertido. Este año todavía quedan cuatro o cinco marcas fabricando modelos de 26'' y alguna que otra con modelos que aceptan ruedas de 26'' y 27.5'', pero apostar por un modelo nuevo de 26'' tiene mucho mas mérito, porque le estás dando a la gente la opción de tener un sistema y una geometría mucho mas moderna...

Como podéis ver en la Tabla de Excel y en la gráfica de Anti-squat la nueva Transition Suppressor tiene una Efectividad de Pedaleo muy buena. Es un sistema optimizado para funcionar con un plato de 32T, pero se defiende muy bien con la mayoría de combinaciones: 1x11, 2x10 y 3x10... Con un 36T-24T los porcentajes de Anti-squat se quedan en un 80%-120%, un resultado muy equilibrado ya que el sistema no se pasa demasiado en el plato pequeño, ni se queda muy corto en el grande. El Pedal-kickback (11º) como es lógico se queda en un nivel medio, mientras que el Brake-squat (45%) se queda en un nivel muy bajo.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Lineal-Progresivo (~2.55-2.3). El funcionamiento es muy similar al del resto de modelos de la marca, es un LR muy suave y en los modelos de Enduro necesita ir acompañado de un buen amortiguador para conseguir un buen resultado. Transition monta un RSMP Debonair en medida 216x63mm por lo que en teoría el funcionamiento va a ser muy bueno.

Un saludo.

BTR Pinner 26'' 2015

En esta entrada voy a analizar a la BTR Pinner, un proyecto que está ahora mismo en Kickstarter y que espero que pueda llegar al mercado el año que viene. El cuadro en principio tiene 140mm de recorrido, pero el sistema y la geometría son bastante agresivos. BTR Fabrications es una pequeña marca Británica y alli el terreno de los Trail Centers favorece mucho a este tipo de bicis: Hardtails y Dobles tipo All Mountain. Otro detalle importante es que el cuadro se pensó para  ruedas de 26'' pero al final también han incluido una versión de 650B, es un cuadro artesanal así que no hay problema.

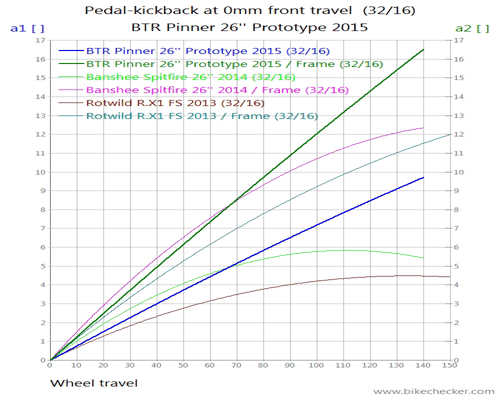

Como podéis ver en la tabla de excel y en las primeras gráficas el sistema tiene una gran eficacia de pedaleo, con un porcentaje de Anti-squat en torno al 120% con un 32T, por lo que el funcionamiento va a ser muy bueno con una transmisión tipo 1x11 o 1x10. El cuadro no admite un desviador delantero y está optimizado en torno a un 34T-36T, un desarrollo duro para mucha gente, pero que es bastante habitual en UK. El Pedal-kickback (16º) y el Brake-squat (101%) se quedan en un nivel alto, como era de esperar en un monopivote de este tipo.

En la gráfica del Leverage Ratio vemos como el sistema es muy progresivo (3.15-2.5). Una cifra muy buena para un cuadro de Enduro y que encaja a la perfección con la geometría (65º HA...). El cuadro tiene 140mm de recorrido pero no hay que dejarse engañar por las cifras, la idea de usar ruedas de 26'' y unos recorridos ajustados está pensada para darle la máxima agilidad, creando un cuadro rápido de reacciones y que salte con facilidad (Pocket Rocket). El cuadro viene equipado de serie con un CCDB Air, asi que este aspecto no hay nada que criticar, es el mejor amortiguador del mercado.

Un saludo.

Caminade One4All 2014

En esta entrada voy a analizar a la nueva Caminade One4All 2014, un modelo que este año ha recibido unos cuantos cambios. Lo que mas llama la atención son las nuevas bieletas, con las que se consigue mas rigidez y la posibilidad de cambiar el recorrido. La bieleta inferior tiene dos anclajes, con el primero se consiguen 155mm y con el segundo 135mm y un pequeño ajuste en la geometría para poder montar ruedas de 27.5". Esta nueva versión ya no acepta un desviador delantero, asi que hay que montar una transmisión tipo XX1 y el sistema como veréis también ha cambiado un poco...

Como podéis ver en la Tabla de Excel y en la gráfica del Leverage Ratio el sistema mantiene unos porcentajes muy similares a los del modelo anterior: Negativos en la mayor parte de los desarrollos. La única diferencia es que ya no se puede montar un desviador por lo que solo queda la opción de montar un 1x11. El modelo anterior mejoraba un poco sus porcentajes en plato pequeño, pero aun asi seguian siendo muy bajos, asi que estamos mas o menos en la misma situación. El Pedal-kickback (-9º) por lo tanto es negativo en todos los desarrollos excepto en los mas bajos, en los que puede haber un par de grados de retroceso, pero vamos eso es algo totalmente insignificante en comparación con otros modelos. El Brake-squat (89%) se queda en un nivel alto, pero es una cifra que no llama la atención en absoluto.

En la gráfica del Leverage Ratio si vemos un cambio importante respecto al modelo anterior, el sistema ha pasado de ser mas o menos lineal a ser regresivo (1.95-2.75 y 2.05-2.9). La parte mas regresiva de la gráfica se encuentra por debajo de la zona de Sag, y el sistema en la práctica no va a dar muchos problemas (Los amortiguadores de 200mm suelen ser muy progresivos...), pero en teoría es un cambio a peor. En fin, este sistema como ya hemos comentado alguna vez se sale totalmente de los cánones habituales así que esta vez me he animado a analizarlo con el Working Model...


En la simulación con el WM he utilizado el clásico escenario de la subida con dos tramos, uno liso para ver el movimiento de la suspensión al pedalear y el otro mas complicado para comprobar la absorción del sistema. En este escenario los cuadros con un porcentaje de Anti-squat en torno al 100% ganan tiempo en el primer tramo y lo pierden en el segundo, mientras que los cuadros con poco Pedal-kickback pierden tiempo en el primero y lo recuperan en el segundo. Este experimento lo he repetido cientos de veces con mas de veinte modelos distintos y los resultados siempre son interesantes porque se tiene en cuenta el LR y la configuración del amortiguador.

Como podéis ver en el video el sistema se mueve mucho en el primer tramo, pero pasa por el segundo de una manera espectacular, absorbiendo muy bien todos los obstáculos y utilizando casi todo el recorrido y por eso el resultado ha sido muy bueno. Cerrando un poco el Propedal se reduce el balanceo en el primer tramo y se pierde sensibilidad en el segundo, se pierde algo de tiempo pero el resultado sigue siendo bastante bueno. Si repasáis un poco los archivos podeis ver a la Engine Lab 120 en este mismo escenario. Brice Epailly fue piloto/probador de la marca y conoce muy bien el sistema, pero el concepto es completamente opuesto al de la Caminade, con un porcentaje de Anti-squat muy alto, un Pedal-Kickback excesivo y un peor resultado general .


Un  último apunte, si os fijais en la gráfica del Chain Extension se puede ver como es una parábola con el punto mas bajo en la zona de Sag, esto quiere decir que la tensión de la cadena siempre intenta estabilizar al sistema en su punto inicial. Aunque esto yo creo que solo es válido para grandes desplazamientos, una vez que la rueda está cerca del punto de equilibrio los ultimos movimientos son muy dificiles de parar y el comportamiento de una suspensión al pedalear es lo que acabo de describir, un pequeño balanceo en la zona de Sag que se frena con la ayuda del amortiguador.

Un saludo.

Knolly Endorphin 26" 2014

En esta entrada voy a analizar a la Knolly Endorphin 2014 y no hace falta que me lo digáis... en cuanto pueda también voy a hacer un análisis de la nueva Warden. En fin, como muchos ya sabéis Knolly tiene una filosofía bastante original a la hora de diseñar sus cuadros, es una marca Canadiense ubicada en Vancouver y siempre ha estado muy involucrada en el mundo del Freeride. El modelo Endorphin solo tiene 140mm de recorrido, pero dentro de su categoría es uno de los cuadros mas agresivos del mecado.

Como podéis ver en la Tabla de Excel y en las gráficas de Anti-squat el sistema de la Knolly Endorphin tiene una Eficacia de pedaleo muy baja con un porcentaje de Anti-squat en plato pequeño en torno al 80%, pero en este caso sabemos que el motivo es muy claro... Este cuadro no está diseñado para subir por pistas forestales, está diseñado para subir por senderos con una gran dificultad tecnica, en los que es muy importante que el sistema se mantenga totalmente activo ante los obstáculos. El Pedal-kickback (2º) por lo tanto es muy reducido, mientras que el Brake-squat (66%) también se mantiene en un nivel bastante bajo.

En la gráfica del Leverage Ratio vemos como el sistema el del tipo Progresivo-Lineal (3.05-2.3), aunque el tramo final es bastante pequeño y no influye mucho en el funcionamiento, que como podéis ver es muy progresivo, sobre todo si tenemos en cuenta que el sistema solo da 140mm de recorrido. La medida del amortiguador es de 200x57mm y creo que el Fox CTD HV está bien escogido, el sistema necesita un bloqueo para poder circular por tramos sencillos, pero cuando el terreno se complica puedes abrir suspensiones y disfrutar de un sistema muy sensible, con una gran progresividad, independiente de la frenada y totalmente activo...

Un saludo.

Fatmodul ANT 26" 2013

En esta entrada voy a analizar un cuadro interesante para quien ande un poco justo de presupuesto: la Fatmodul Ant del 2013. El año pasado Fatmodul hizo un par de cambios en este modelo, subiendolo de 140mm a 150mm de recorrido, pero se les olvidó convertirlo a 27.5" así que ahora no les queda mas remedio que liquidarlo. El sistema como podeís ver es un clásico FSR con un funcionamiento muy lineal y la geometría tampoco es demasiado agresiva, pero si no os obsesiona ir a la ultima y buscáis un cuadro para hacer rutas largas creo que esta Fatmodul es una buena opción.

Como podéis ver en las primeras gráficas El sistema FSR de la Fatmodul tiene una eficacia de pedaleo bastante buena, no llega al 100% en plato mediano, pero un 80% es una cifra aceptable y gracias a eso el porcentaje en plato pequeño se queda en torno al 110%... El Pedal-kickback (10º) por lo tanto se queda en un nivel bastante bajo y el Brake-squat (61%) también está muy bien conseguido, como suele ser habitual cuando hablamos de un sistema FSR.

En la gráfica del Leverage Ratio vemos como el sistema es del tipo Progresivo-Regresivo (3.15-2.85-3.15). El resultado es un sistema con un funcionamiento muy lineal, sobre todo si tenemos en cuenta el recorrido. Lo interesante en este caso es que la geometría tampoco es muy agresiva (68º de dirección....) así que estamos ante una "XC Long Travel" un cuadro interesante para alguien por ejemplo que esté empezando en el MTB y que tenga un presupuesto ajustado...

Un saludo.

Zerode P1.18 Prototype

En esta entrada voy a analizar otro prototipo que he visto hace poco, aunque en este caso no está claro si va a salir a la venta o no. Este modelo es ademas un gran ejemplo de la polivalencia de una caja de cambios tipo Pinion, en la que el punto de giro principal de la suspensión trasera no está definido. Con una transmisión tipo G-Boxx el sistema de suspensión estaba básicamente predefinido, los fabricantes podían decidir que tipo de bieletas utilizar, pero el basculante siempre era muy similar y esto condicionaba mucho la efectividad de pedaleo. Con una caja de cambios tipo Pinion hay basicamente dos grandes opciones: utilizar un sistema mas o menos convencional, con el punto de giro principal cerca de la linea de la cadena (Nicolai, Alutech, etc...) o utilizar un sistema con un Pivote alto y una roldana Idler, que es lo que ha hecho Zerode. La gran diferencia entre un G-Boxx y el sistema de Zerode es que en este caso el punto de giro, la roldana, y los desarrollos empleados están mucho mejor elegidos, por lo que la Eficacia de Pedaleo roza la perfección y el Pedal-kickback es inexistente.


Como podéis ver en los primeros gráficos el sistema de esta Zerode tiene una eficacia de pedaleo en torno al 100% y no hace falta realizar la tabla de excel, ya que este porcentaje va a ser el mismo en todos los desarrollos (18V, 640% Ratio...). En la comparativa he incluido a una Nicolai Helius y a una Alutech Fanes, ambas en versión Pinion y como podéis ver la eficacia de pedaleo es muy buena en los tres casos, pero la Zerode lo consigue con un Pedal Kickback mucho menor. Si repasais la definición de Anti-squat en la página de I-Track vereis como este parámetro depende de la "geometría" del basculante y del incremento en la longitud de las vainas. Alutech y Nicolai utilizan un sistema convencional en el que el porcentaje de Anti-squat viene derivado de la tensión de la cadena y por eso el PK se queda en un nivel medio-alto, mientras que en el caso de la Zerode casi todo el Anti-squat viene derivado de la "geometría" del basculante, por lo que el Pedal Kickback es prácticamente nulo. El Brake-squat (155%) sin embargo se queda en un valor muy alto.

En la gráfica del Leverage Ratio vemos como el sistema es completamente lineal. En el modelo G2 de DH Zerode utiliza un sistema de bieletas bastante progresivo, pero la colocación de la caja de cambios en esta versión complica un poco el diseño y ademas hay que tener en cuenta el tema del peso. Una caja de cambios tipo Pinion aumenta en unos 2 Kilos el peso del cuadro, pero un sistema Monopivote sin ningun tipo de bieletas y un cuadro fabricado en carbono compensan posiblemente mas de la mitad de este sobrepeso, por lo que el resultado final debe de ser bastante bueno. El tema del LR se puede compensar con un CCDB Air, y el Brake-squat también se puede reducir con una pinza flotante... En fin, un sistema muy interesante, y un I+D impresionante si tenemos en cuenta que Zerode es una marca pequeñisima.

Un saludo.

Evil Uprising 26'' 2014

En esta entrada voy a analizar un modelo que se ha hecho un poco de esperar: la nueva Evil Uprising, un cuadro fabricado en carbono con 150mm de recorrido que utiliza el sistema de suspensión Delta, diseñado por Dave Weagle. Este modelo se presentó el año pasado, pero los corredores de la marca han estado utilizándolo durante un tiempo para asegurarse de que todo va bien... El único problema es que en el último año casi todo el mundo se ha pasado a las 650B.



Como podéis ver en las primeras gráficas el sistema de la Uprising tiene un porcentaje de Anti-squat muy alto (120%-140%), se puede decir que va un poco sobrada aunque todo depende un poco de como se realice el montaje... El cuadro por geometría y sistema creo que es casi una Mini-DH, y el funcionamiento con un plato de 36T-38T es muy bueno. Para un montaje un poco mas polivalente un XX1 también es una buena opción, ya que si se monta un 2x10 o un 3x10 el sistema va a tener demasiado Kickback en plato pequeño. El porcentaje de Brake-squat también es algo elevado (102%), hasta aqui todo es bastante previsible, ya que hablamos de un monopivote con bieletas y el punto de giro principal muy alto.

En la gráfica del Leverage Ratio vemos como la Evil Uprising tiene un funcionamiento muy especial, el sistema es del tipo progresivo-lineal, pero no es la típica curva que se va haciendo lineal justo en la parte final del recorrido, en este caso el sistema tiene dos fases muy bien definidas y cada una ocupa el 50% del recorrido, la primera progresiva, para conseguir una buena sensibilidad inicial y la segunda completamente lineal, para aprovechar bien todo el recorrido. En mi opinión este LR está bastante bien, existe una pequeña posibilidad de que el sistema haga topes a menudo pero eso se puede regular fácilmente ajustando el volumen del amortiguador.

Un saludo.
