GT Fury 2010

Esta no es una entrada normal, lo parece, pero no lo es. Con el programa Linkage se pueden averiguar casi todas las caracteristicas de este cuadro, todas menos el Anti-squat. El Leverage Ratio de la GT Fury como veremos mas adelante es Lineal y el Brake-Squat es un poco mas alto de lo normal (102%). Conociendo estos valores podríamos descartarlo y olvidarnos directamente de el. ¿Que mas da la eficacia de pedaleo? Por muy buena que sea, siempre va a haber muchos mas cuadros con una buena efectividad de pedaleo, con menos Brake-Squat y con un LR mucho mejor....

Es cierto, analizar este cuadro no tiene mucha lógica, pero para mi era un desafío. Estuve rompiendome la cabeza durante un par de dias pero al final ha mereció la pena.








Bien, lo mas importante creo que es explicar el metodo de cálculo que he empleado para el cálculo del Anti-Squat. Como ya sabeis la GT Fury utiliza un sistema de Trasera Semi-Unificada (Semi-URT). El eje de pedalier está conectado a una pieza que "Flota" entre el triangulo trasero y el delantero y por lo tanto el comportamiento es algo intermedio entre un cuadro tipo URT y uno estandar.

Para realizar el cálculo lo primero que hay que hacer es calcular cuanto se mueve el eje de pedalier en realidad (gráfico chain extension), y cuanto se movería si estuviese anclado al basculante o al triangulo delantero.... Con el Linkage es muy facil de averiguar, simplemente hay que abrir la pestaña de edición, y colocar el eje de pedalier en un lugar o en otro. Los resultados... 27mm el cuadro real, 0mm la versión con Trasera Unificada (Como es lógico) y 52mm si fuese un monopivote normal. Por lo tanto se puede decir que la GT Fury es un termino medio, 52% Monopivote y 48% URT.

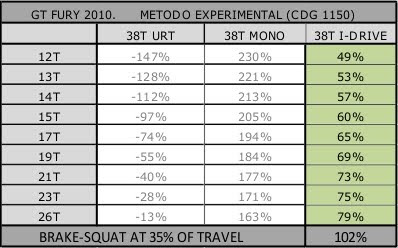

Ahora se continúa con el cálculo en dos pasos, se calcula primero como si fuese un monopivote y luego como si fuese URT (Con su metodo particular, teniendo el cuenta el Offset del BB o sin tenerlo en cuenta...). Por último se aplican los coeficientes y se suman los resultados. Lo bueno de este método es que se puede hacer todo utilizando el Linkage y el Excell, por lo que es bastante rápido. Rápido y aproximado, no creo que sea 100% Exacto pero creo que da un valor bastante próximo a la realidad.

Los resultados como podeis ver son un pocos bajos (Un 60% de promedio...) pero no he tenido en cuenta el Offset del BB y eso hubiese ayudado un poco. El resto de parámetros creo que no hace falta explicarlos. Lo mas interesante es la trayectoria del eje trasero: comparada con la de la V10 tira mucho hacia atras y sin embargo en el primer gráfico se ve como la Fury tiene un poco menos de Kickback. En el fondo un sistema del tipo Semi-URT tiene un comportamiento parecido a un Monopivote Alto + Idler....

Un saludo.
